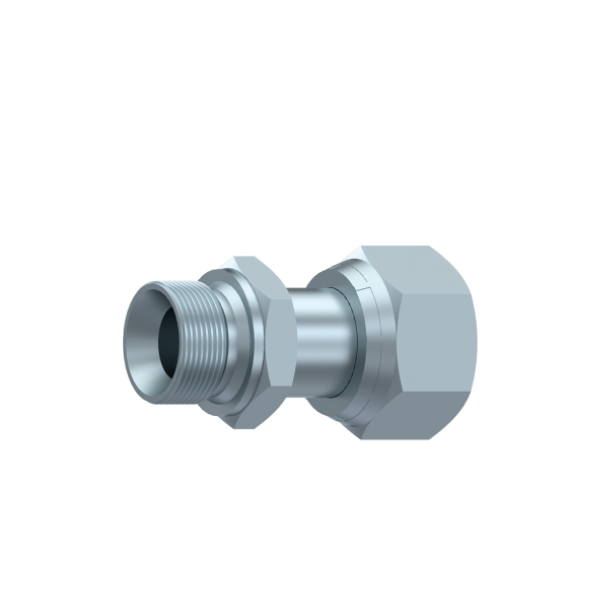

Adaptateur droit BSPP mâle étanchéité 60° - ORFS femelle tournante

L’adaptateur droit BSPP mâle avec étanchéité à 60° - ORFS femelle tournante est un raccord hydraulique utilisé pour relier en ligne un orifice à filetage GAS cylindrique à une connexion ORFS femelle tournante.

Le côté BSPP (GAS cylindrique) mâle utilise une portée d’étanchéité à 60°, tandis que le côté ORFS femelle tournante utilise le système d’étanchéité frontale ORFS. Cette configuration permet de distinguer clairement ce modèle de la version BSPP avec joint torique et de choisir le raccord en fonction de la géométrie de la connexion présente sur l’installation.

Fabriqué en acier zingué, cet adaptateur BSPP-ORFS est disponible dans les dimensions indiquées dans le tableau. Pour sélectionner la bonne variante, vérifiez la dimension BSPP ainsi que la dimension du filetage associée à la connexion ORFS.

Caractéristiques techniques

• Configuration : droite mâle-femelle tournante
• Côté 1 : filetage BSPP (GAS cylindrique) mâle avec portée d’étanchéité à 60°
• Côté 2 : connexion ORFS femelle tournante avec filetage UN ou UNS selon la dimension
• Étanchéité côté BSPP : portée à 60°
• Étanchéité côté ORFS : frontale ORFS (O-Ring Face Seal)
• Matériau : acier zingué
• Applications : circuits hydrauliques, centrales hydrauliques, machines industrielles, agricoles et engins de chantier

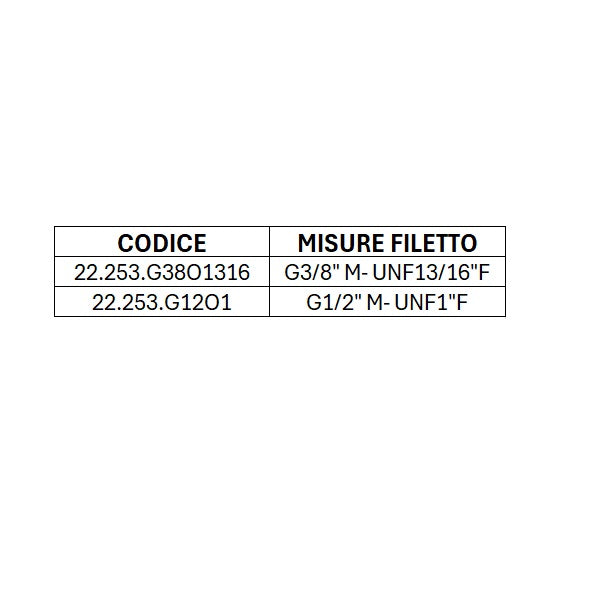

Codes et dimensions disponibles

Pour les commandes jusqu’à 1 000 €, sélectionnez la dimension souhaitée et commandez directement en ligne. Pour les fournitures B2B supérieures à 1 000 €, demandez une offre en écrivant à info@tecnocamsrl.it.

Cet adaptateur BSPP-ORFS avec étanchéité à 60° est indiqué lorsque la connexion GAS cylindrique de l’installation nécessite une portée à 60° et qu’une connexion ORFS femelle tournante est requise sur le côté opposé. La configuration droite et l’écrou tournant facilitent le montage dans les circuits hydrauliques neufs ou existants.

FAQ

Quelle est la différence avec la version BSPP avec joint torique ?
Sur ce modèle, le côté BSPP utilise une portée d’étanchéité à 60°. La version alternative utilise un joint torique sur le côté BSPP ; le raccord doit donc être choisi en fonction de la connexion présente sur l’installation.

Que signifie femelle tournante ?
La connexion femelle comporte un écrou qui peut tourner pendant le montage, ce qui facilite le serrage sans devoir faire pivoter le composant raccordé.

Comment choisir la bonne dimension ?
Vérifiez la dimension BSPP du côté mâle et la dimension du filetage de la connexion ORFS femelle tournante.

Choix et liens utiles

Pour identifier correctement un filetage, consultez notre guide identifier le filetage en mesurant le diamètre.

Pour compléter votre installation, découvrez nos flexibles hydrauliques haute pression assemblés sur mesure.

Pour des raccords ou composants réalisés sur plan ou à partir d’un échantillon, découvrez notre service de décolletage de précision.
