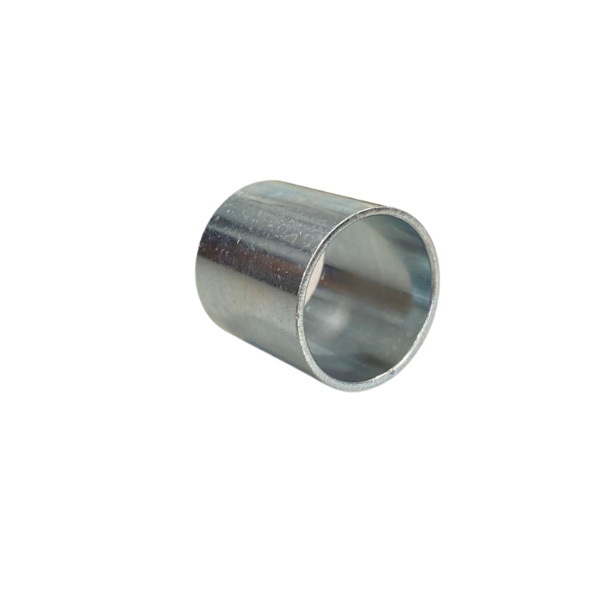

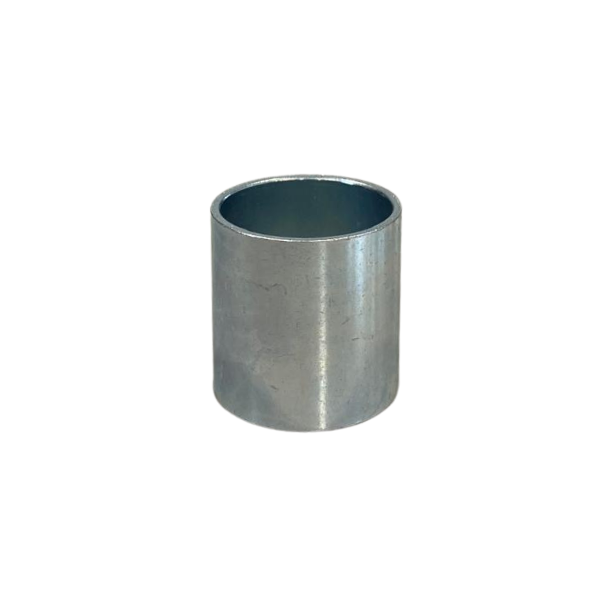

Douille à sertir pour gaine textile de protection

Douille à sertir pour gaine textile de protection en acier zingué, destinée à fixer la protection extérieure sur des flexibles hydrauliques déjà équipés de raccords. Cette bague de fixation maintient la gaine au niveau de l’extrémité du flexible, dans les applications industrielles, agricoles et sur les engins de chantier.

Caractéristiques techniques

• Matériau : acier zingué
• Utilisation : fixation d’une gaine textile de protection sur un flexible hydraulique déjà équipé de raccords
• Position de montage : sur la gaine, au niveau de la douille déjà sertie du flexible
• Dimensions : diamètres intérieur et extérieur de la douille, exprimés en millimètres
• Fonction : maintien de la protection extérieure ; distincte de la douille qui fixe le flexible à l’embout

Codes et dimensions disponibles

Pour les commandes jusqu’à 1 000 €, sélectionnez la dimension souhaitée et achetez directement en ligne. Pour les fournitures B2B supérieures à 1 000 €, demandez un devis à info@tecnocamsrl.it.

Pour choisir la dimension, tenez compte du diamètre de la douille déjà sertie sur le flexible équipé de raccords, de l’épaisseur de la gaine et de l’espace nécessaire au montage de la douille extérieure. Les valeurs du tableau sont les diamètres intérieur et extérieur de cette douille : elles ne correspondent ni au diamètre intérieur du tuyau ni aux cotes finales de sertissage.

Associez ce composant aux gaines textiles de protection pour flexibles, en vérifiant le type, la dimension et le mode de fixation de la protection utilisée. La fonction de protection de l’ensemble dépend des caractéristiques de la gaine et du montage : cette douille ne confère pas, à elle seule, une performance certifiée de confinement des projections d’huile.

Cette douille se monte après l’assemblage du flexible et ne remplace pas la jupe à sertir nécessaire pour fixer le tuyau à l’embout. Pour réaliser le flexible équipé, consultez les embouts et raccords hydrauliques à sertir et choisissez séparément la douille prévue pour le tuyau. La fixation de la gaine est une opération distincte, avec des paramètres adaptés à la protection extérieure.

Questions fréquentes

Cette douille sert-elle à fixer l’embout dans le tuyau ?
Non. Elle fixe la gaine textile de protection sur un flexible déjà équipé de raccords. La douille qui maintient le tuyau sur l’embout est un composant distinct.

Quel diamètre mesurer pour choisir la douille ?
Le diamètre de la douille déjà sertie sur le tuyau, en tenant compte de la gaine à fixer. Vérifiez l’encombrement total et sa compatibilité avec la dimension de la douille extérieure.

Que signifie le code 22.300.21x24 ?
La douille a un diamètre intérieur de 21 mm et un diamètre extérieur de 24 mm, comme indiqué dans le tableau.

La douille rend-elle toute gaine apte à contenir les projections d’huile ?
Non. Les performances dépendent de la gaine utilisée et de l’assemblage. Vérifiez les caractéristiques de la protection et les conditions de montage.
