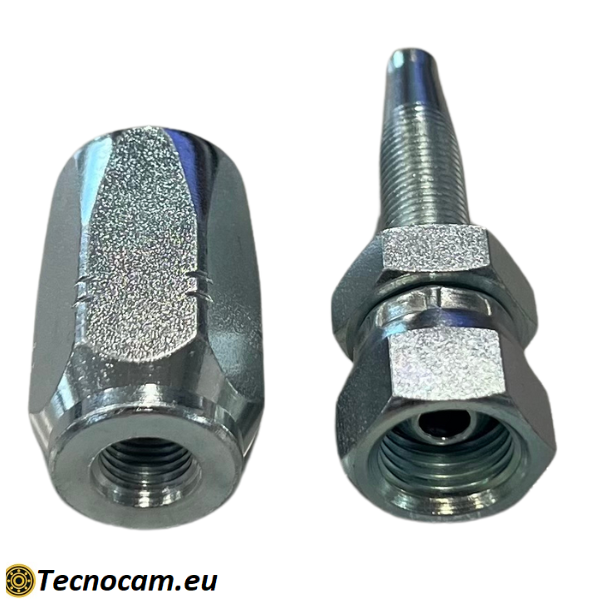

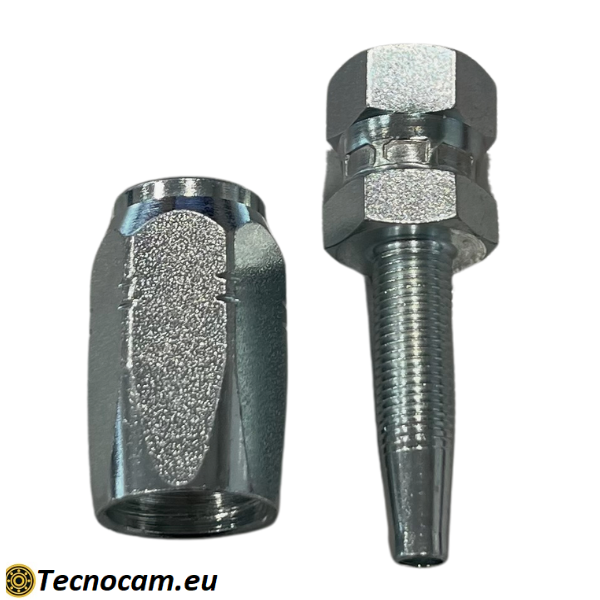

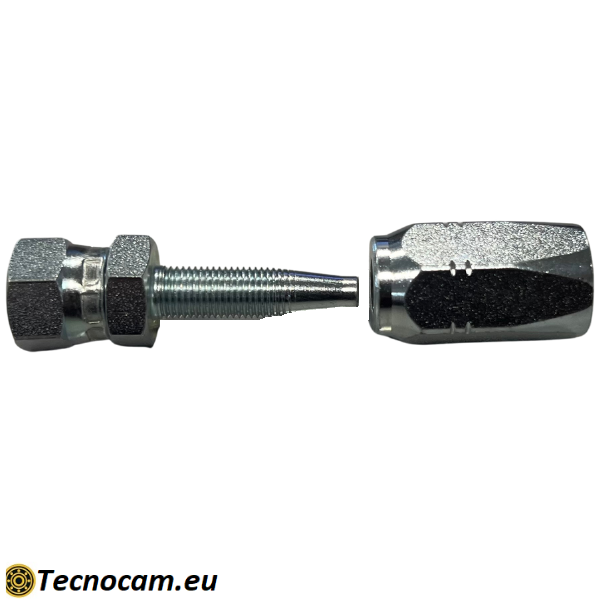

Raccord hydraulique réutilisable femelle BSPP avec jupe pour flexible R7
Ce raccord hydraulique réutilisable femelle BSPP avec jupe pour flexible thermoplastique R7 associe les composants nécessaires à un montage mécanique compatible sans sertisseuse. Une solution à considérer pour préparer ou remplacer un raccordement sur une installation hydraulique équipée de flexible R7.
Caractéristiques techniques
- Configuration : raccord femelle GAS/BSPP avec jupe
- Flexible : thermoplastique R7 compatible
- Matériau : acier zingué
- Montage : système réutilisable à visser, sans sertisseuse

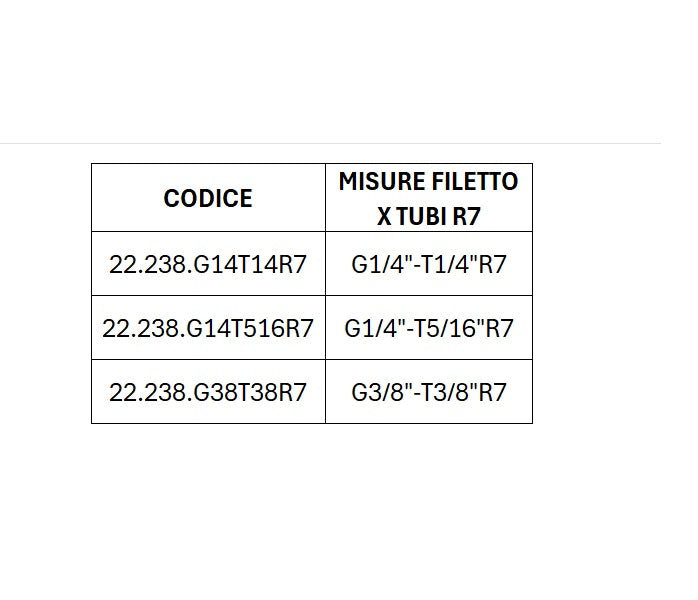

Références et dimensions disponibles
| Référence | Dimensions |
|---|---|
| 22.238.G14T14R7 | G1/4” - T1/4” |
| 22.238.G14T516R7 | G1/4” - T5/16” |
| 22.238.G38T38R7 | G3/8” - T3/8” |
Vérifiez la dimension du flexible et le filetage côté installation. Les composants R7 ne sont pas automatiquement compatibles avec les flexibles 1SN ou 2SN.
Montage des raccords réutilisables sans sertisseuse
Visser la jupe sur le flexible dans le sens antihoraire jusqu'en butée, puis la dévisser d'environ un quart de tour.
Lubrifier légèrement la partie filetée de l'embout, puis le visser dans la jupe dans le sens horaire.
Avant la remise en service, contrôler la compatibilité du flexible, de la jupe et de l'embout ainsi que les limites de pression et de température de l'ensemble. Le circuit doit être entièrement dépressurisé avant toute intervention.
Choisir les pièces adaptées
Retrouvez également la jupe réutilisable pour flexible R7 et notre gamme de raccords hydrauliques réutilisables. Pour confirmer votre choix, demandez conseil à Tecnocam.
Questions fréquentes
Ce raccord comprend-il une jupe ? Oui, selon la dotation décrite pour ce produit.
Est-il adapté à un flexible 2SN ? Non, il est conçu pour les flexibles R7 compatibles.
