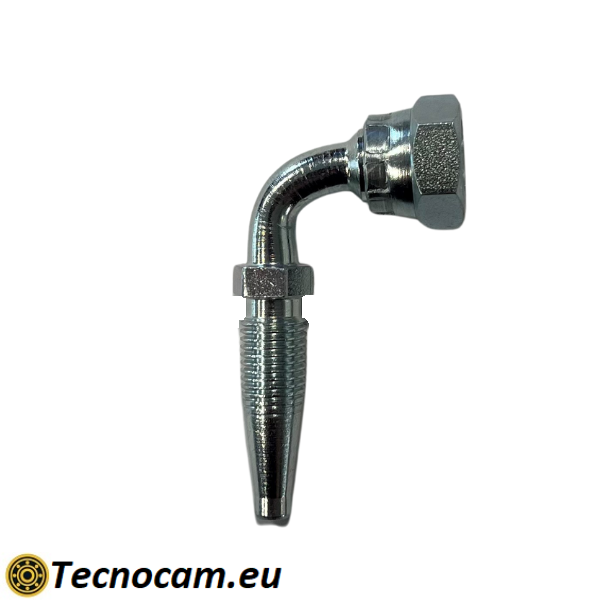

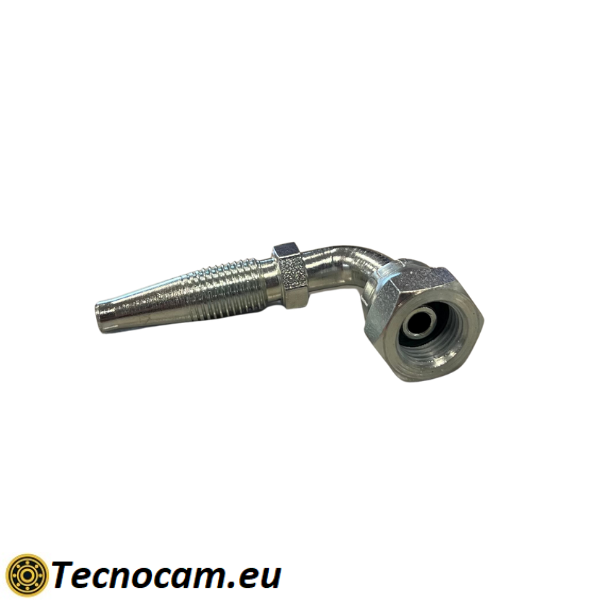

Embout hydraulique réutilisable femelle 90° BSPP 60° pour flexible 2SN

Le embout hydraulique femelle coudé à 90° à visser pour flexible hydraulique 2SN (R2T) en acier zingué permet de confectionner un flexible équipé d'un raccord réutilisable sans sertisseuse, à l'aide d'une jupe à visser compatible. Sa configuration femelle coudé à 90° et sa connexion BSPP (G), cône 60° facilitent le choix d'un embout adapté aux installations hydrauliques agricoles, industrielles et aux opérations de maintenance.

Choisissez votre référence dans le tableau ci-dessous : vérifiez séparément le filetage côté installation et le diamètre nominal du flexible. Vous pouvez commander l'embout et compléter votre montage avec une jupe réutilisable 2SN appropriée.

Caractéristiques techniques

• Type : embout hydraulique réutilisable à visser, femelle coudé à 90°
• Raccordement : BSPP (G), cône 60°
• Flexible compatible : 2SN (R2T), sous réserve de compatibilité dimensionnelle
• Montage côté flexible : partie filetée à visser dans une jupe réutilisable adaptée
• Matériau : acier zingué
• Sertisseuse : non nécessaire pour ce système de raccordement à visser

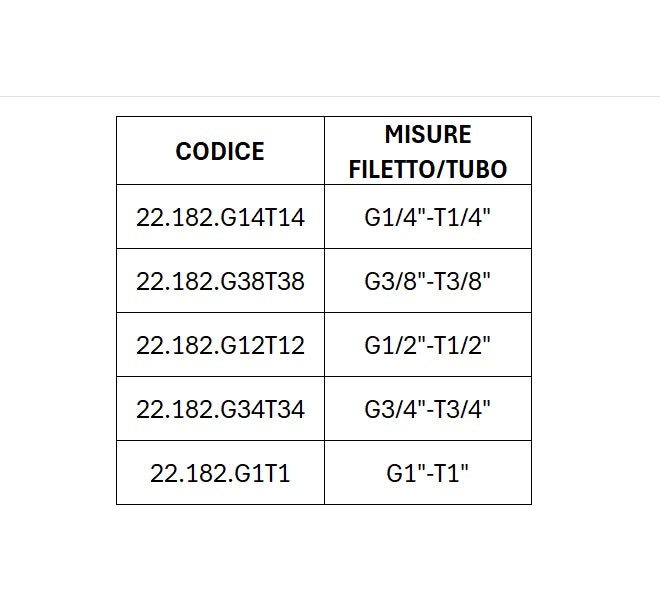

Références et dimensions disponibles

Dans les références BSPP, G désigne le filetage cylindrique côté installation et T le diamètre nominal du flexible. Le filetage BSPP (G) ne doit pas être confondu avec le BSPT (R) conique ; le cône d'étanchéité à 60° est une caractéristique distincte.

Montage des raccords réutilisables sans sertisseuse

Visser la jupe sur le flexible dans le sens antihoraire jusqu'en butée, puis la dévisser d'environ un quart de tour.

Lubrifier légèrement la partie filetée de l'embout, puis le visser dans la jupe dans le sens horaire.

Avant la remise en service, contrôler la compatibilité du flexible, de la jupe et de l'embout ainsi que les limites de pression et de température de l'ensemble. Le circuit doit être entièrement dépressurisé avant toute intervention.

Choisir les composants complémentaires

jupe réutilisable pour flexible 2SN ; gamme des raccords hydrauliques réutilisables ; guide d'identification des filetages ; embout BSPP femelle droit ; embout BSPP femelle 45° ; embout BSPP mâle droit.

Pour sélectionner la bonne référence, contrôlez la portée d'étanchéité, le filetage et la taille du tuyau avant l'achat. En cas de doute, contactez notre équipe en indiquant la référence ou les dimensions de votre installation.

Questions fréquentes

Faut-il une sertisseuse ? Non, ce modèle se monte avec une jupe réutilisable compatible.

Peut-on l'utiliser sur tous les flexibles ? Non. Il est prévu pour les flexibles 2SN compatibles ; ne présumez pas de sa compatibilité avec les types 1SN ou R7.

Comment choisir la connexion ? Identifiez le filetage, la géométrie d'étanchéité et le diamètre du flexible avant de sélectionner la référence.
