Kit de réparation de flexibles hydrauliques 2SN sans sertisseuse – 1/4", 3/8", 1/2"
Le kit de réparation de flexibles hydrauliques 2SN (R2T/R2AT) sans sertisseuse permet de raccorder les deux extrémités intactes d'un flexible hydraulique endommagé après retrait de la partie défectueuse, à l'aide de raccords réutilisables à visser. Pour chacune des trois dimensions 1/4", 3/8" et 1/2", il comprend 2 jupes réutilisables, 2 embouts femelles et 1 mamelon de jonction. Le mamelon mâle-mâle relie les deux embouts femelles montés aux extrémités du flexible. Une solution destinée aux ateliers, équipes de maintenance mobile, machines agricoles et engins de chantier, uniquement lorsque la réparation est techniquement admissible.
Caractéristiques techniques
- Type de flexible: flexible hydraulique 2SN (R2T/R2AT), à deux tresses d'acier.
- Diamètres nominaux: 1/4", 3/8" et 1/2".
- Système de raccordement: embouts hydrauliques femelles et jupes réutilisables à visser, avec assemblage mécanique sans sertisseuse.
- Applications: maintenance hydraulique en atelier et sur site, machines agricoles, engins de travaux publics et équipements industriels.
- Vérifications indispensables: compatibilité entre flexible, jupe, embout et raccordements de l'installation, ainsi que pression et température admissibles de l'ensemble assemblé.

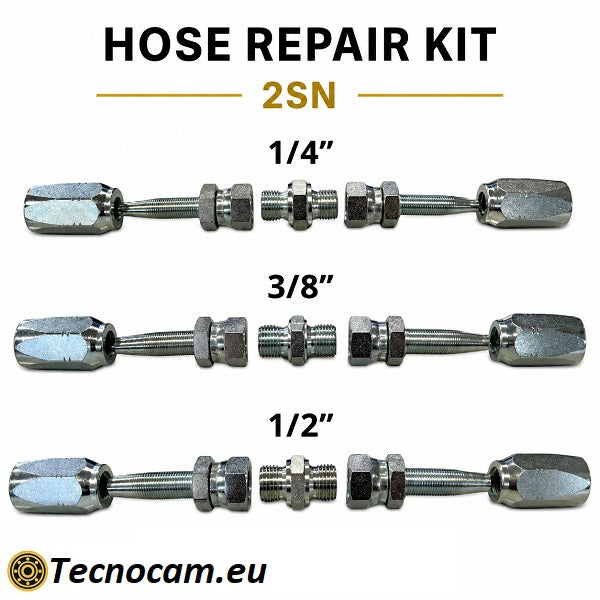

Contenu du kit de réparation de flexibles hydrauliques
Le kit comprend 15 composants métalliques, répartis en trois ensembles de réparation pour flexibles 2SN. Le flexible hydraulique n'est pas inclus.
| Composant | 1/4" | 3/8" | 1/2" | Total |
|---|---|---|---|---|
| Jupes réutilisables à visser | 2 | 2 | 2 | 6 |
| Embouts femelles réutilisables | 2 | 2 | 2 | 6 |
| Mamelons de jonction (mâle-mâle) | 1 | 1 | 1 | 3 |
| Total des composants | 5 | 5 | 5 | 15 |
Le mamelon de jonction relie les deux embouts femelles de la même dimension. Le diamètre nominal du flexible ne doit pas être confondu avec le filetage des raccords: vérifiez toujours la compatibilité des filetages et des portées d'étanchéité.
Pour les commandes jusqu'à 1 000 €, achetez directement en ligne. Pour les fournitures B2B supérieures à 1 000 €, demandez un devis à info@tecnocamsrl.it.
Comment raccorder un flexible hydraulique endommagé sans sertisseuse
Lorsque l'état du flexible permet une réparation, retirer la section endommagée et préparer les deux extrémités intactes. Monter sur chacune une jupe réutilisable et un embout femelle compatible, puis raccorder les deux embouts à l'aide du mamelon de jonction mâle-mâle fourni pour cette dimension. Cette opération réalise une jonction mécanique du flexible hydraulique sans sertisseuse, sous réserve des contrôles nécessaires avant réutilisation.
Montage des raccords hydrauliques réutilisables à visser
Visser la jupe réutilisable sur le flexible dans le sens antihoraire jusqu'en butée, puis la dévisser d'environ un quart de tour. Lubrifier légèrement avec de l'huile la partie filetée de l'embout, l'introduire dans le flexible, puis le visser dans le sens horaire à l'intérieur de la jupe.
Consignes de sécurité: avant toute intervention, mettre le circuit hydraulique hors pression et sécuriser l'installation contre toute remise en service intempestive. Vérifier l'état du flexible, la compatibilité des composants et l'aptitude de l'assemblage aux conditions de service avant toute remise en pression. Le kit ne permet pas, à lui seul, de déterminer une pression nominale admissible pour le flexible assemblé.
Attention: tous les flexibles endommagés ne peuvent pas être réparés. Vérifiez l'intégrité des parties conservées et la conformité de l'ensemble avant remise en service.
Choix du kit et liens utiles
Choisissez ce kit pour raccorder un flexible 2SN existant lorsque les extrémités restantes sont aptes au montage. Pour fabriquer de nouveaux flexibles avec le tuyau inclus, consultez le kit de fabrication de flexibles hydrauliques 2SN sans sertisseuse. Pour d'autres configurations, découvrez les raccords hydrauliques réutilisables à visser et le guide d'identification des filetages.
FAQ
À quoi sert le mamelon de jonction fourni?
Il relie les deux embouts femelles montés sur les extrémités intactes du flexible après retrait de la section endommagée.
Peut-on réparer un flexible hydraulique sans sertisseuse?
Le système à raccords réutilisables permet un montage mécanique sans sertisseuse, uniquement si le flexible et l'assemblage complet sont adaptés et compatibles.
Combien de raccords et de composants contient le kit?
Pour chaque dimension: deux jupes, deux embouts femelles et un mamelon de jonction, soit 15 composants métalliques au total.
Le flexible hydraulique est-il fourni?
Non. Ce kit sert à raccorder des flexibles existants. Pour disposer aussi du flexible, choisissez le kit de fabrication 2SN.
Le kit convient-il aux flexibles 1SN ou R7?
Non, la compatibilité ne doit pas être étendue automatiquement aux constructions 1SN, R7 ou autres. Le kit est destiné aux flexibles 2SN (R2T/R2AT) compatibles.
La réparation est-elle nécessairement définitive?
Non. La possibilité de réutiliser le flexible et la tenue de la jonction dépendent de son état, de la compatibilité des composants et des contrôles techniques effectués.
