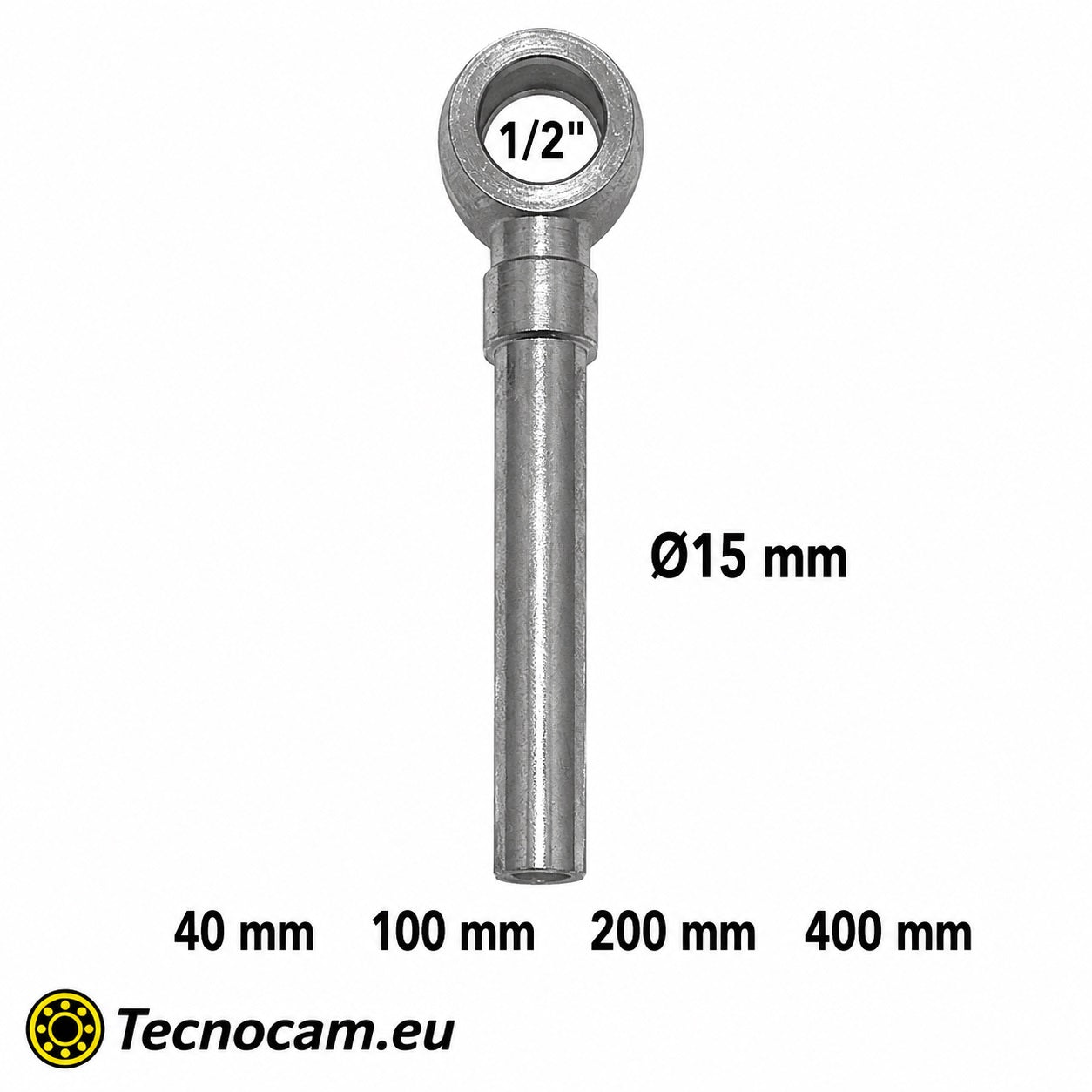

Raccord banjo G1/2 BSPP avec tube Ø15 mm pour DIN 2353
Le Raccord banjo G1/2 BSPP avec tube Ø15 mm pour DIN 2353 permet de raccorder un tube hydraulique rigide de diamètre extérieur 15 mm à un composant hydraulique au moyen d’une vis creuse G1/2 BSPP. La géométrie à œil facilite le raccordement sur vérins, distributeurs et blocs hydrauliques lorsque l’espace disponible est limité.
La dimension G1/2 BSPP concerne la vis creuse, tandis que Ø15 mm indique le diamètre extérieur du tube. Les longueurs proposées figurent dans le tableau et doivent être sélectionnées selon l’encombrement de l’installation. Le raccordement rigide doit être compatible avec les composants DIN 2353 utilisés.
Pour choisir la référence, vérifiez la dimension de la vis creuse, le diamètre extérieur du tube et la longueur requise. Les filetages cylindriques BSPP (G) ne sont pas interchangeables avec les filetages coniques BSPT (R) ; les filetages métriques doivent être identifiés par leur diamètre et leur pas.
Caractéristiques techniques
- Configuration : Raccord banjo avec tube rigide
- Vis creuse : G1/2 BSPP
- Diamètre extérieur du tube : Ø15 mm
- Longueurs disponibles : 40 mm, 100 mm, 200 mm, 400 mm
- Raccordement : Tube rigide, assemblage compatible avec DIN 2353
Références et dimensions disponibles
Choisissez la référence en contrôlant les dimensions de raccordement. Les mesures indiquées correspondent aux variantes proposées.
| Référence | Vis creuse | Ø extérieur du tube | Longueur |
|---|---|---|---|
| 22.199.VG12L40 | G1/2 BSPP | Ø15 mm | 40 mm |
| 22.199.VG12L100 | G1/2 BSPP | Ø15 mm | 100 mm |
| 22.199.VG12L200 | G1/2 BSPP | Ø15 mm | 200 mm |
| 22.199.VG12L400 | G1/2 BSPP | Ø15 mm | 400 mm |
Pour les commandes jusqu’à 1 000 €, sélectionnez la dimension souhaitée et commandez directement en ligne. Pour les fournitures B2B supérieures à 1 000 €, demandez une offre par e-mail à info@tecnocamsrl.it.
FAQ
À quoi correspond le diamètre du tube ?
Il s’agit du diamètre extérieur du tube rigide, et non du diamètre nominal d’un flexible hydraulique.
Comment choisir la longueur ?
Sélectionnez la longueur indiquée pour la référence, en fonction du tracé et de l’encombrement de l’installation.
Quel filetage possède la vis creuse ?
La vis creuse compatible est de type cylindrique G (BSPP), dans la dimension précisée au tableau.
Ce raccord convient-il aux flexibles à sertir ?
Non, cette configuration est destinée à un tube rigide et à un raccordement approprié, et non au sertissage d’un flexible.
Comment choisir les composants DIN 2353 ?
Vérifiez le diamètre extérieur du tube et la compatibilité de la liaison DIN 2353 avec les composants du circuit.
Choix et liens utiles
Choisissez la référence selon les dimensions du montage et la compatibilité des éléments associés. Pour identifier les filetages, consultez notre guide pour identifier le filetage en mesurant le diamètre.
Pour compléter le raccordement, découvrez les vis creuses hydrauliques, les rondelles et joints d’étanchéité et l’ensemble des raccords banjo et vis creuses hydrauliques.
Pour les assemblages de tubes rigides, découvrez également les raccords droits DIN 2353 à 24°.
