Raccords hydrauliques et adaptateurs haute pression

Passer la description et accéder directement aux produits ↓

Raccords et adaptateurs hydrauliques pour installations haute pression

Découvrez la gamme de raccords hydrauliques et adaptateurs Tecnocam pour raccorder des tuyauteries rigides, des flexibles hydrauliques, des distributeurs, des pompes, des vérins et d'autres composants de circuits hydrauliques. Notre sélection répond aux besoins de montage, de maintenance et de réparation des équipements industriels, agricoles et mobiles. Elle comprend des raccords filetés, des mamelons, des réductions, des raccords coudés, des raccords en T, des passe-cloisons, des bouchons et des embouts pour flexibles haute pression.

Retrouvez des mamelons, réductions, coudes, raccords en T, passe-cloisons, manchons, rallonges et bouchons, dans des configurations mâle-mâle, mâle-femelle et femelle-femelle, avec écrou tournant ou raccord orientable selon les familles. Pour sélectionner la bonne référence, vérifiez le filetage, les surfaces d'étanchéité, les dimensions et les conditions d'utilisation.

Raccords filetés et adaptateurs : BSPP, DIN 2353, JIC et ORFS

Raccords BSPP (G) à cône 60°

Les raccords et adaptateurs BSPP à cône 60° sont proposés dans différentes configurations : mamelons mâle-mâle, réducteurs et rallonges mâle-femelle, manchons femelle-femelle, raccords coudés à 45° ou 90° et raccords en T. Selon les modèles, ils permettent de changer de diamètre, de direction ou de configuration de raccordement. Attention : le filetage BSPP est cylindrique ; la forme du siège et le mode d'étanchéité doivent être vérifiés séparément.

Raccords DIN 2353 à 24° et bagues coupantes

Les raccords DIN 2353 à cône 24° sont destinés notamment aux assemblages de tubes hydrauliques métriques, avec des composants adaptés aux séries L et S. La gamme comprend également des bagues coupantes DIN 2353 et des écrous de raccordement. Les embouts pour flexibles DKOL et DKOS utilisent des raccordements métriques à 24°, mais ne doivent pas être confondus avec les raccords à bague coupante pour tubes rigides.

Raccords JIC 37° et raccords ORFS

Les raccords hydrauliques JIC 37° utilisent une portée conique de 37° (soit 74° pour l'angle inclus) et des filetages de la famille UN/UNF selon les dimensions. Les raccords et adaptateurs ORFS assurent quant à eux l'étanchéité par joint torique sur une face plane. Bien que certains raccords présentent des filetages similaires, les systèmes JIC et ORFS ne sont pas interchangeables : leurs surfaces d'étanchéité sont différentes.

Raccords pour flexibles hydrauliques

Embouts à sertir, jonctions et douilles

Pour la confection de flexibles haute pression, Tecnocam propose des embouts et raccords hydrauliques à sertir avec différents raccordements, notamment BSPP, DIN 24°, JIC et ORFS. Ils sont complétés par des jonctions doubles à sertir et des douilles ou jupes à sertir. Le choix des composants doit respecter le type et les dimensions du flexible, les préconisations du fabricant et les paramètres de sertissage applicables.

Raccords réutilisables et raccords à visser

Les raccords hydrauliques réutilisables constituent une solution de montage ou de réparation pour certains flexibles compatibles, sans sertissage traditionnel. Leur utilisation dépend du type de flexible, des dimensions, de la pression admissible et des instructions de montage propres au raccord. Ils ne sont pas universellement compatibles avec tous les flexibles hydrauliques.

Raccords banjo, vis creuses et accessoires d'étanchéité

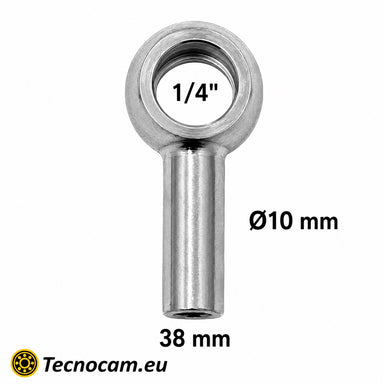

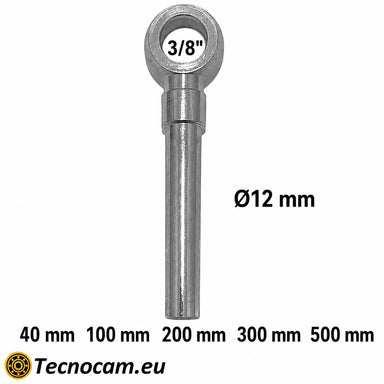

Pour les montages compacts ou les raccordements spécifiques, retrouvez les raccords banjo et embouts à œil, associés aux vis creuses hydrauliques adaptées. Les raccords et embases à souder répondent à d'autres configurations de montage. Le catalogue comprend aussi des écrous et des rondelles d'étanchéité Bonded Seal pour les assemblages compatibles.

Pour obturer ou protéger les raccordements, consultez les bouchons hydrauliques filetés BSPP et métriques, les bouchons JIC 37° et les bouchons ORFS. Le choix du bouchon doit correspondre au filetage et au système d'étanchéité de l'orifice.

Comment choisir le bon raccord hydraulique ?

  • Identifier le filetage : BSPP (G), métrique, UN/UNF ou autre, en vérifiant le diamètre et le pas.
  • Contrôler l'étanchéité : cône 60°, DIN 24°, JIC 37°, face plane ORFS ou joint adapté.
  • Choisir la forme : raccord droit, coudé, en T, réduction, passe-cloison, bouchon ou raccord à écrou tournant.
  • Vérifier le support : tube hydraulique rigide ou flexible, avec ses dimensions et son système de montage.
  • Respecter les limites d'utilisation : pression de service, température, fluide, matériaux et prescriptions du fabricant.

Important : la correspondance des filetages ne suffit pas à garantir la compatibilité de deux raccords : la géométrie et le système d'étanchéité doivent également correspondre. Pour toute question technique ou demande de devis, contactez-nous à info@tecnocamsrl.it.

Complétez votre installation hydraulique

Découvrez également nos raccords rapides hydrauliques, manomètres à glycérine et autres composants hydrauliques.
