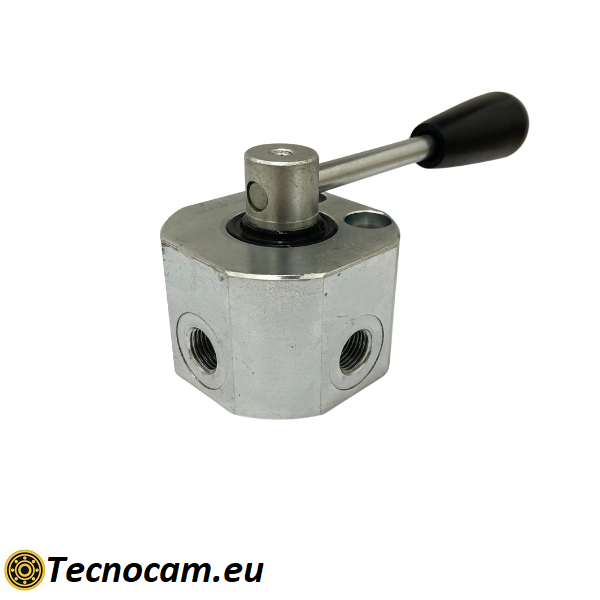

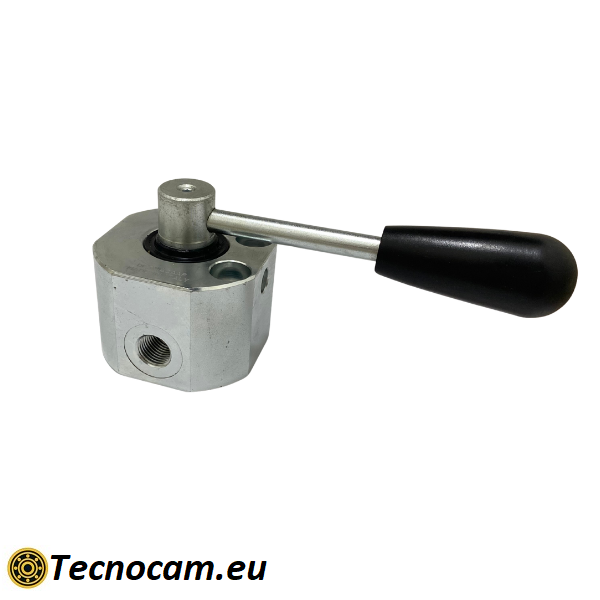

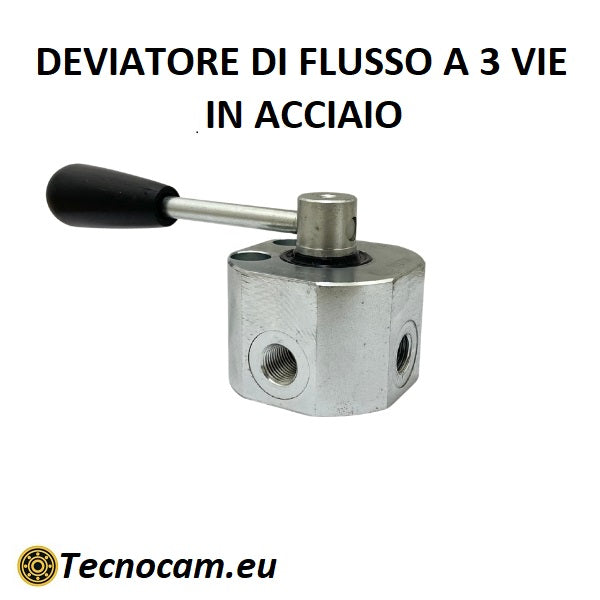

Deviatore di flusso Oleodinamico in Acciaio a 3 vie serie DF2
Scheda d'ordine per deviatore di flusso oleodinamico a 3 vie in Acciaio, il deviatore oleodinamico a 3 vie serve per controllare la direzione del flusso di olio che è possibile scegliere in base alla posizione della sua leva di comando. Il deviatore a 3 vie oleodinamico in acciaio resiste a pressione massima più elevata rispetto a classici deviatori in ghisa.
| Codice | Dimensione |
Pressione max |
Portata max |
|---|---|---|---|
| 22.240.3FG14 | G1/4” | 500 Bar | 60 l/min |
| 22.240.3FG38 | G3/8” | 500 Bar | 60 l/min |
| 22.240.3FG12 | G1/2” | 500 Bar | 90 l/min |
| 22.240.3FG34 | G3/4” | 500 Bar | 120 l/min |

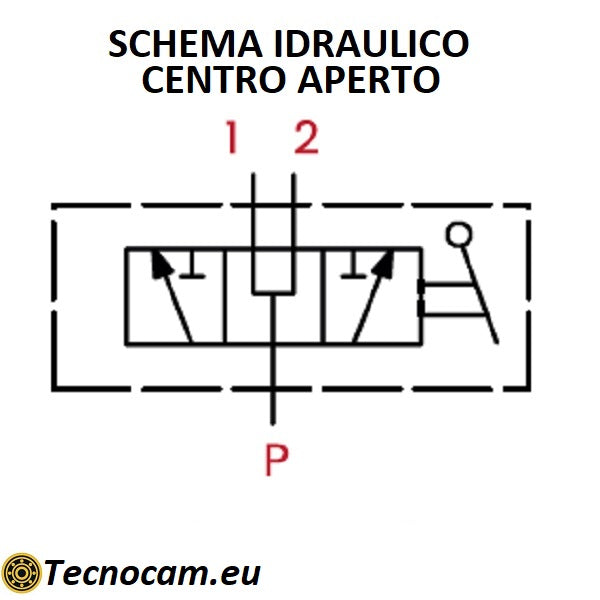

Funzionamento: Ruotando la leva in pos.1 si alimenta un ramo dell'impianto, ruotando la leva in pos.2 si alimenta l'altro ramo dell'impianto. Con la leva in posizione centrale P le bocche sono tutte collegate e aperte (tipologia che noi proponiamo a centro aperto), in questa posizione si potranno utilizzare entrambe le linee in pressione contemporaneamente.
Clicca qui per approfondimenti tecnici sui Deviatori di Flusso per Oleodinamica
