Boccole a Pressare

Boccole a pressare per tubi oleodinamici e flessibili

Le boccole a pressare vengono utilizzate per fissare il raccordo al tubo flessibile mediante pressatura. La gamma Tecnocam comprende principalmente boccole per tubi oleodinamici, con soluzioni specifiche per tubi 1SN (R1AT), 2SN (R2AT), 1SC, 2SC, 2SC Premier e R7, oltre a una boccola in alluminio per tubi aria a bassa pressione e a una boccola dedicata al fissaggio della guaina tessile di protezione.

Nella raccordatura oleodinamica, il codolo o resca del raccordo viene inserito nel tubo e la boccola viene posizionata esternamente e pressata con attrezzatura idonea. La scelta della boccola non dipende soltanto dal diametro del tubo: devono essere verificati anche la tipologia e la costruzione del flessibile, il raccordo utilizzato e i parametri di pressatura previsti per la specifica combinazione.

Tipologie di boccole a pressare disponibili

• Boccola universale YU: per tubi oleodinamici 1SN (R1AT), 2SN (R2AT), 2SC e 2SC Premier. È indicata quando la specifica combinazione tubo-raccordo prevede l'impiego della serie universale.
• Boccola YK: per tubi oleodinamici 1SC, 1SN, 2SC e 2SC Premier. Questa serie non è indicata per tubi 2SN.
• Boccola YT: specifica per tubi termoplastici R7 e per raccordi compatibili con questa tipologia di flessibile.
• Boccola in alluminio per tubi aria: soluzione dedicata alla raccordatura di tubi pneumatici e applicazioni aria a bassa pressione, indicativamente fino a circa 20 bar secondo il tipo e la qualità del tubo e del raccordo e la qualità e correttezza della pressatura; non è una boccola per tubi oleodinamici ad alta pressione.

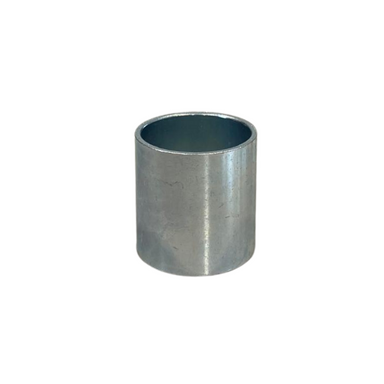

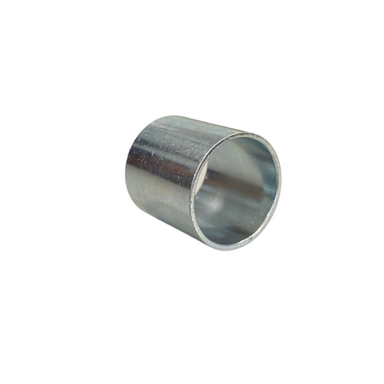

• Boccola per guaina tessile di protezione: viene utilizzata per fissare la guaina tessile esterna su tubi oleodinamici già raccordati e svolge quindi una funzione diversa dalla boccola impiegata per serrare il raccordo al tubo.

Boccole per tubi 1SN, 2SN, 1SC, 2SC e R7

La costruzione del tubo è uno dei principali criteri di scelta della boccola. Per questo motivo due tubi della stessa dimensione possono richiedere boccole o parametri di pressatura differenti. Prima del montaggio è necessario identificare la tipologia del flessibile e verificare la compatibilità prevista con raccordo e boccola.

Per confrontare direttamente alcune delle tipologie disponibili al metro, consulta i tubi oleodinamici 2SN (R2AT), i tubi oleodinamici 2SC, i tubi oleodinamici 2SC Premier e i tubi termoplastici R7.

Come scegliere la boccola a pressare corretta

Per scegliere la boccola corretta, identifica prima tipologia e dimensione del tubo; verifica quindi quale raccordo a pressare deve essere montato e la serie di boccola prevista per quella combinazione. Controlla infine il diametro e i parametri di pressatura indicati nella documentazione tecnica: la sola misura del tubo non è sufficiente per stabilire quale boccola utilizzare.

Per le combinazioni previste nella gamma Tecnocam puoi consultare la tabella delle boccole consigliate e dei diametri di pressatura. La tabella permette di verificare l'abbinamento tra tipologia di tubo, boccola e quota di pressatura prima della realizzazione del tubo raccordato.

Boccola, raccordo e pressatura del tubo oleodinamico

La boccola fa parte del sistema di raccordatura del tubo: deve essere utilizzata insieme a un raccordo compatibile e pressata secondo le quote previste. Il diametro finale di pressatura deve quindi essere riferito alla specifica combinazione di tubo, raccordo e boccola e non può essere determinato correttamente considerando un solo componente.

Per scegliere la connessione lato impianto e il relativo raccordo, consulta i raccordi oleodinamici a pressare per tubi flessibili, disponibili nelle principali famiglie GAS (BSPP) cono 60°, metriche cono 60°, DIN 24°, JIC 37° e ORFS.

Quando utilizzare le diverse boccole a pressare

Le boccole per tubi oleodinamici sono destinate alla realizzazione e alla riparazione di tubazioni raccordate per centraline idrauliche, macchine industriali, macchine agricole, macchine movimento terra, applicazioni mobili e manutenzione oleodinamica. La serie corretta deve essere scelta in funzione del tubo e del raccordo effettivamente utilizzati.

Per applicazioni differenti sono disponibili anche soluzioni dedicate: la boccola in alluminio è destinata ai tubi aria a bassa pressione, mentre la boccola per guaina tessile serve al fissaggio della protezione esterna su un tubo oleodinamico già raccordato. Queste applicazioni non devono essere confuse con la normale pressatura del raccordo sul tubo.
