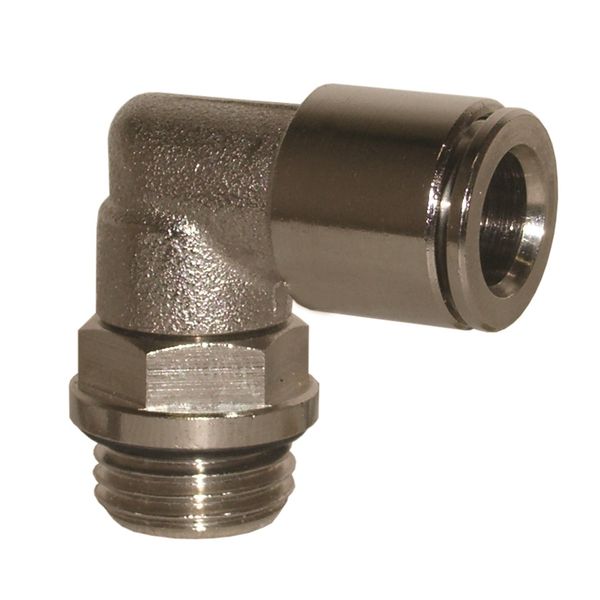

Raccordo Automatico Push-In a Gomito Maschio BSPP Girevole in Ottone Nichelato
Raccordo automatico push-in a gomito girevole in ottone nichelato per collegare un tubo pneumatico a una porta con filettatura maschio cilindrica BSPP o metrica.
Compatibile con i tubi Rilsan PA12 e i tubi in poliuretano PU, venduti al metro.
È progettato per impianti di pneumatica e aria compressa, automazione industriale e costruzione di macchine. Il tubo viene inserito fino alla battuta, senza serraggi; per scollegarlo, depressurizzare l’impianto, premere l’anello estrattore e sfilare il tubo.
Caratteristiche tecniche
- Configurazione: gomito 90° girevole tubo-filetto maschio
- Connessione tubo: automatica push-in
- Filettatura: maschio cilindrica BSPP (G) o metrica
- Norma filettatura: ISO 228-1 per BSPP; ISO 965-1 per filettature metriche
- Materiale: ottone CW614N/CW617N
- Finitura: nichelatura elettrolitica
- Tubi compatibili: PA11, PA12, PA6, PE e PU calibrati esternamente
- Temperatura di lavoro: da −20 °C a +80 °C
- Pressione di lavoro: da −0,99 a 20 bar
- Produzione: Made in Italy
- Conformità dichiarate: Silicone Free, RoHS e REACH
Misure disponibili
| Codice | Ø esterno tubo | Filettatura |
|---|---|---|
| 21.154.M5T3 | 3 mm | M5 |
| 21.154.M5T4 | 4 mm | M5 |
| 21.154.M6T4 | 4 mm | M6 |
| 21.154.G18T4 | 4 mm | G1/8 |
| 21.154.G14T4 | 4 mm | G1/4 |
| 21.154.M5T6 | 6 mm | M5 |
| 21.154.M6T6 | 6 mm | M6 |
| 21.154.M12125T6 | 6 mm | M12×1,25 |
| 21.154.M1215T6 | 6 mm | M12×1,5 |
| 21.154.G18T6 | 6 mm | G1/8 |
| 21.154.G14T6 | 6 mm | G1/4 |
| 21.154.G18T8 | 8 mm | G1/8 |
| 21.154.G18T10 | 10 mm | G1/8 |
| 21.154.G14T8 | 8 mm | G1/4 |
| 21.154.G38T8 | 8 mm | G3/8 |
| 21.154.G14T10 | 10 mm | G1/4 |
| 21.154.G38T10 | 10 mm | G3/8 |
| 21.154.G12T10 | 10 mm | G1/2 |
| 21.154.G14T12 | 12 mm | G1/4 |
| 21.154.G38T12 | 12 mm | G3/8 |
| 21.154.G12T12 | 12 mm | G1/2 |
| 21.154.G38T14 | 14 mm | G3/8 |
| 21.154.G12T14 | 14 mm | G1/2 |
| 21.154.G12T16 | 16 mm | G1/2 |
| 21.154.G34T16 | 16 mm | G3/4 |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
Scelta e collegamenti utili
Scegli la variante in base al diametro esterno del tubo e alle altre misure indicate nella tabella. Se il raccordo prevede una filettatura, per identificarla correttamente consulta la guida come riconoscere il filetto misurando il diametro.
- Raccordi automatici push-in in ottone
- Tubi Rilsan PA12 per aria compressa
- Tubi in poliuretano PU
- Tabella di compatibilità chimica
Per raccordi o componenti realizzati a disegno o a campione, scopri il servizio dedicato alle minuterie tornite di precisione.
