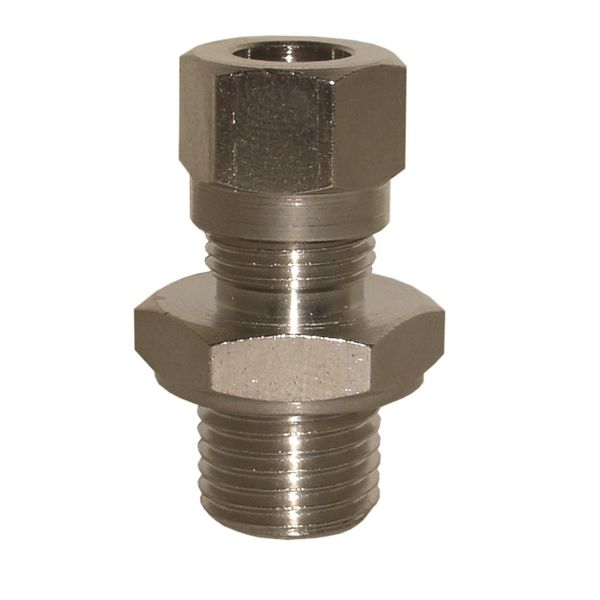

Raccordo a Ogiva Diritto Maschio BSPP in Ottone Nichelato
Il raccordo a ogiva diritto maschio BSPP in ottone nichelato collega un tubo a una porta femmina filettata negli impianti di pneumatica e aria compressa. La configurazione diritta consente un collegamento lineare e compatto ed è indicata per automazione industriale, macchine utensili, linee di assemblaggio e confezionamento, costruzione di macchinari e manutenzione industriale.
Il raccordo a compressione è compatibile con tubi in rame e alluminio. Con l’apposita anima di rinforzo può essere utilizzato anche con tubi in PA11 e PA6. Le varianti con filettatura G sono cilindriche BSPP, mentre la variante M5 utilizza una filettatura metrica M5x0,8.
CARATTERISTICHE TECNICHE
- Configurazione: raccordo diritto tubo-filetto maschio
- Connessione tubo: a compressione con ogiva
- Filettatura: maschio cilindrica BSPP oppure metrica M5
- Norme filettatura: UNI EN ISO 228-1 per BSPP e UNI EN ISO 965-1 per M5
- Materiale: ottone CW614N
- Finitura: nichelatura elettrolitica
- Tubi compatibili: rame e alluminio; PA11 e PA6 con anima di rinforzo
- Temperatura di lavoro: da -40 °C a +150 °C
- Pressione di lavoro: da 0 a 60 bar, in funzione del tubo, del diametro e delle condizioni d’impiego
- Produzione: Made in Italy
- Conformità dichiarate: Silicone Free, RoHS e REACH
MISURE DISPONIBILI
| Codice | Ø esterno tubo | Filettatura |
|---|---|---|
| 21.72.M5T4 | 4 mm | M5x0,8 |
| 21.72.G18T4 | 4 mm | G 1/8" BSPP |
| 21.72.G18T6 | 6 mm | G 1/8" BSPP |
| 21.72.G14T6 | 6 mm | G 1/4" BSPP |
| 21.72.G18T8 | 8 mm | G 1/8" BSPP |
| 21.72.G14T8 | 8 mm | G 1/4" BSPP |
| 21.72.G14T10 | 10 mm | G 1/4" BSPP |
| 21.72.G38T10 | 10 mm | G 3/8" BSPP |
| 21.72.G38T12 | 12 mm | G 3/8" BSPP |
| 21.72.G12T12 | 12 mm | G 1/2" BSPP |
| 21.72.G12T15 | 15 mm | G 1/2" BSPP |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
SCELTA E COLLEGAMENTI UTILI
Scegli la variante in base al diametro esterno del tubo e alle misure indicate nella tabella.
- Come riconoscere il filetto misurando il diametro
- Tabella di compatibilità chimica
- Anima di rinforzo per raccordi a ogiva
Per raccordi o componenti realizzati a disegno o a campione, scopri il servizio dedicato alle minuterie tornite di precisione.
