Riduzione Push-In con Codulo per Raccordi Automatici in Ottone Nichelato

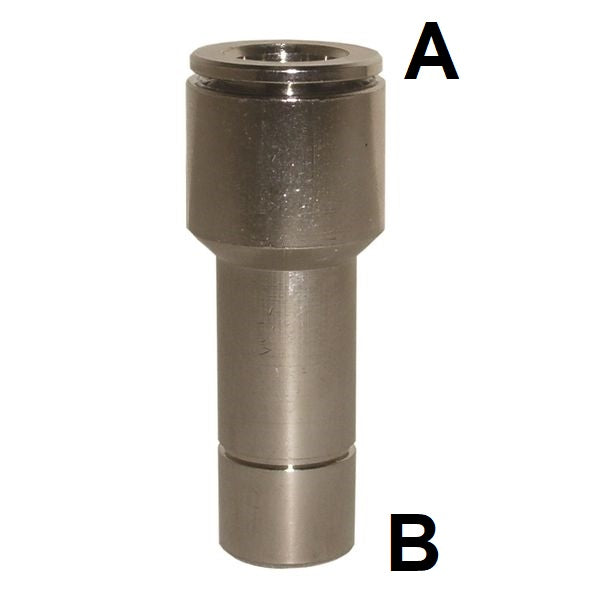

Riduzione push-in con codulo in ottone nichelato per adattare un raccordo automatico a un tubo di diametro differente. Il codulo inferiore viene inserito nella sede push-in di un raccordo automatico esistente, mentre la connessione superiore riceve il tubo pneumatico.
Consente di utilizzare un tubo con diametro esterno maggiore o minore rispetto a quello previsto dal raccordo automatico nel quale viene inserita la riduzione.
Compatibile con i tubi Rilsan PA12 e i tubi in poliuretano PU, venduti al metro.
È progettata per impianti di pneumatica e aria compressa, automazione industriale e costruzione di macchine. Inserire il codulo fino alla battuta nel raccordo automatico e inserire il tubo nella sede push-in superiore. Per lo smontaggio, depressurizzare l’impianto e utilizzare gli anelli estrattori delle rispettive connessioni.
Caratteristiche tecniche
- Configurazione: adattatore di diametro con codulo e connessione push-in
- Montaggio: codulo inserito nella sede di un raccordo automatico
- Connessione tubo: automatica push-in
- Materiale: ottone CW614N/CW617N
- Finitura: nichelatura elettrolitica
- Tubi compatibili: PA11, PA12, PA6, PE e PU calibrati esternamente
- Temperatura di lavoro: da −20 °C a +80 °C
- Pressione di lavoro: da −0,99 a 20 bar
- Produzione: Made in Italy
- Conformità dichiarate: Silicone Free, RoHS e REACH
Misure disponibili
| Codice | Ø codulo per raccordo automatico | Ø esterno tubo |
|---|---|---|
| 21.163.D4T3 | 4 mm | 3 mm |
| 21.163.D6T4 | 6 mm | 4 mm |
| 21.163.D8T4 | 8 mm | 4 mm |
| 21.163.D10T4 | 10 mm | 4 mm |
| 21.163.D12T4 | 12 mm | 4 mm |
| 21.163.D4T6 | 4 mm | 6 mm |
| 21.163.D8T6 | 8 mm | 6 mm |
| 21.163.D10T6 | 10 mm | 6 mm |
| 21.163.D12T6 | 12 mm | 6 mm |
| 21.163.D14T6 | 14 mm | 6 mm |
| 21.163.D6T8 | 6 mm | 8 mm |
| 21.163.D10T8 | 10 mm | 8 mm |
| 21.163.D12T8 | 12 mm | 8 mm |
| 21.163.D14T8 | 14 mm | 8 mm |
| 21.163.D12T10 | 12 mm | 10 mm |
| 21.163.D14T10 | 14 mm | 10 mm |
| 21.163.D14T12 | 14 mm | 12 mm |
| 21.163.D16T14 | 16 mm | 14 mm |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
Scelta e collegamenti utili
Scegli la variante in base al diametro esterno del tubo e alle altre misure indicate nella tabella.
- Raccordi automatici push-in in ottone
- Tubi Rilsan PA12 per aria compressa
- Tubi in poliuretano PU
- Tabella di compatibilità chimica
Per raccordi o componenti realizzati a disegno o a campione, scopri il servizio dedicato alle minuterie tornite di precisione.
