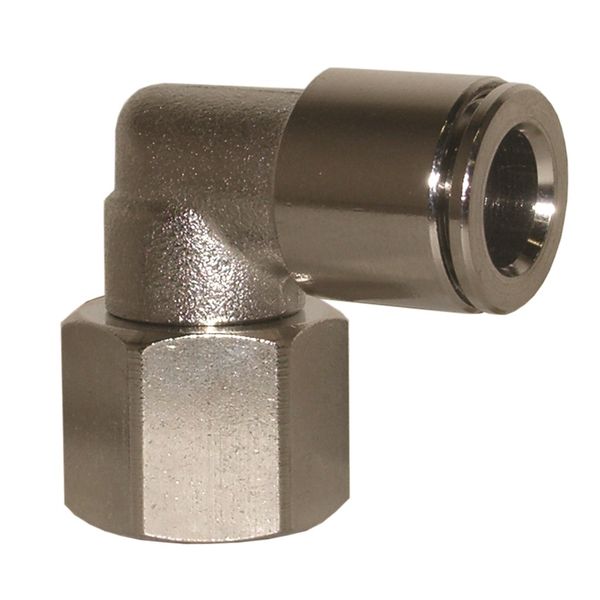

Schwenkbare Winkel-Pneumatik-Steckverschraubung mit BSPP-IG aus vernickeltem Messing

Schwenkbare Winkel-Pneumatik-Steckverschraubung aus vernickeltem Messing zum Anschluss eines Pneumatikschlauchs an einen Anschluss mit zylindrischem BSPP-IG.

Kompatibel mit PA12-Pneumatikschläuchen und PU-Polyurethanschläuchen, die als Meterware erhältlich sind.

Durch die schwenkbare Ausführung lässt sich der Schlauchanschluss nach der Montage ausrichten. Der Schlauch wird bis zum Anschlag eingesteckt; zum Lösen die Anlage drucklos machen, den Lösering eindrücken und den Schlauch herausziehen.

Technische Merkmale

• Ausführung: schwenkbarer 90°-Winkel, Schlauch-Gewinde-Verbindung mit IG
• Schlauchanschluss: Push-in-Steckanschluss
• Gewinde: zylindrisches BSPP-IG (G)
• Gewindenorm: ISO 228-1
• Werkstoff: Messing CW614N/CW617N
• Oberfläche: elektrolytisch vernickelt
• Geeignete Schläuche: außenkalibrierte Schläuche aus PA11, PA12, PA6, PE und PU
• Betriebstemperatur: −20 °C bis +80 °C
• Betriebsdruck: −0,99 bis 20 bar
• Herstellung: Made in Italy
• Erklärte Konformitäten: silikonfrei, RoHS und REACH

Verfügbare Größen

Für Bestellungen bis 1.000 € wählen Sie die gewünschte Größe aus und kaufen Sie direkt online. Für B2B-Lieferungen über 1.000 € fordern Sie bitte ein Angebot per E-Mail an info@tecnocamsrl.it an.

Auswahl und nützliche Links

Wählen Sie die Ausführung anhand des Schlauch-Außen-Ø und der Gewindegröße. Zur korrekten Bestimmung des Gewindes nutzen Sie unseren Leitfaden Gewinde durch Messen des Durchmessers erkennen.
