Hydraulik-Schlauchverbinder zum Verpressen werden eingesetzt, um zwei Enden eines flexiblen Hydraulikschlauchs direkt miteinander zu verbinden sowie für geeignete Reparatur- und Wartungsarbeiten an Hydraulikleitungen. Die Verbindung erfolgt ohne zusätzliche Gewindeverschraubung: Beide Seiten des Pressverbinders werden in die jeweiligen Schlauchenden eingesetzt und mit kompatiblen Presshülsen verpresst.
Diese Schlauch-Schlauch-Verbindung ist für flexible Leitungen in Hydraulik- und Hochdruckanwendungen vorgesehen, sofern Schlauch, Verbinder und Presshülsen miteinander kompatibel sind und die Verpressung nach den für die jeweilige Kombination vorgesehenen Parametern ausgeführt wird. Die Tecnocam-Pressverbinder sind in den Schlauchgrößen 1/4", 5/16", 3/8" und 1/2" erhältlich.
Der Verbinder, teilweise auch als Doppelnippel zum Verpressen bezeichnet, besitzt zwei Einsteckseiten für die Hydraulikschläuche. Jede Seite wird in das entsprechende Schlauchende eingeführt und außen mit einer passenden Presshülse verpresst. Dadurch entsteht eine direkte Verbindung zwischen zwei Schlauchstücken, ohne dass zwischen den beiden Enden ein Gewindeanschluss erforderlich ist.
Die Größe des Schlauchverbinders muss zur Schlauchgröße passen. Gleichzeitig müssen die Presshülsen mit dem Aufbau des verwendeten Hydraulikschlauchs und dem Verbinder kompatibel sein. Die Übereinstimmung der Nenngröße allein reicht daher nicht aus, um die richtige Kombination für die Verpressung festzulegen.
Die verfügbaren Ausführungen verbinden jeweils zwei Hydraulikschläuche derselben Größe. Vor dem Verpressen müssen dennoch der verwendete Schlauchtyp und die dafür vorgesehene Kombination aus Schlauchverbinder und Presshülse geprüft werden.
Ein Schlauchverbinder zum Verpressen kann bei Arbeiten eingesetzt werden, bei denen es technisch sinnvoll ist, zwei Stücke eines flexiblen Hydraulikschlauchs miteinander zu verbinden, beispielsweise bei Wartungs- oder Reparaturarbeiten an einer Hydraulikleitung. Ob eine Reparatur fachgerecht möglich ist, muss anhand des Zustands des Schlauchs, der Anwendung und der verwendeten Komponenten beurteilt werden. Ein Pressverbinder macht einen Schlauch, dessen Zustand keine sichere Weiterverwendung zulässt, nicht automatisch wieder einsatzfähig.
Vor einer Reparatur müssen deshalb Schlauchtyp und Schlauchgröße eindeutig bestimmt und Komponenten verwendet werden, die für die Eigenschaften und den vorgesehenen Betriebsdruck der Anwendung geeignet sind.
Bestimmen Sie zuerst die Schlauchgröße und wählen Sie die entsprechende Größe des Verbinders. Prüfen Sie anschließend Schlauchtyp und Schlauchaufbau, wählen Sie kompatible Presshülsen und kontrollieren Sie die für die verwendete Kombination vorgesehenen Pressmaße.
Wenn Sie die Schlauchgröße anhand eines vorhandenen Anschlusses bestimmen möchten, nutzen Sie unsere Anleitung Hydraulikschlauchgröße am Schlauchstutzen bestimmen.
Der Hydraulik-Schlauchverbinder muss mit Presshülsen montiert werden, die für den verwendeten Schlauch und die jeweilige Kombination geeignet sind. Unter Presshülsen für Hydraulikschläuche finden Sie die verfügbaren Ausführungen. Prüfen Sie vor der Montage außerdem die Pressmaßtabelle mit empfohlenen Presshülsen und Pressmaßen.
Das endgültige Pressmaß muss sich auf die konkrete Kombination aus Hydraulikschlauch, Schlauchverbinder und Presshülse beziehen und darf nicht allein anhand der Nenngröße des Verbinders festgelegt werden.
Pressverbinder für Hydraulikschläuche werden bei der Herstellung, Wartung und geeigneten Reparatur flexibler Hydraulikleitungen eingesetzt, beispielsweise in Hydraulikwerkstätten, Industrieanlagen, Hydraulikaggregaten, Landmaschinen, Baumaschinen und mobilen Hydraulikanwendungen. Sie sind besonders dann geeignet, wenn eine direkte Schlauch-Schlauch-Verbindung benötigt wird und zwischen den beiden Schlauchenden keine zusätzliche Gewindeverbindung vorgesehen ist.
Wenn der Hydraulikschlauch stattdessen mit einer Komponente der Anlage verbunden werden soll, finden Sie unter Pressarmaturen für Hydraulikschläuche die wichtigsten Anschlusssysteme, darunter G (BSPP) mit 60°-Dichtkegel, metrische Anschlüsse mit 60°-Dichtkegel, DIN 24°, JIC 37° und ORFS.
⭐⭐⭐⭐⭐ Die Erfahrungen unserer Kunden sprechen für uns.
Lesen Sie die verifizierten Bewertungen auf Trustpilot und kaufen Sie mit mehr Sicherheit.
Alle verifizierten Bewertungen lesen →

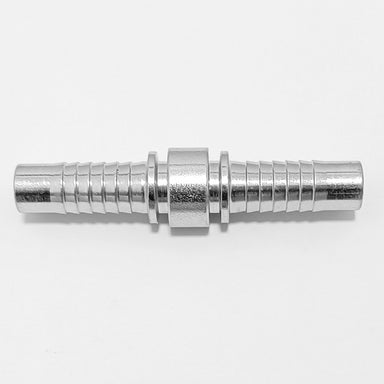

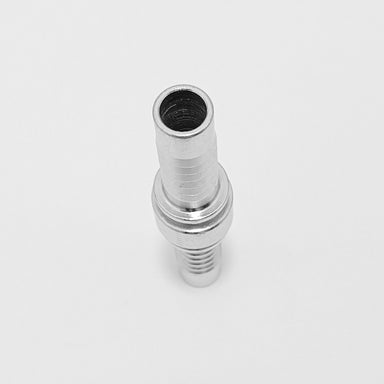

Gerader Hydraulik-Schlauchverbinder zum Verpressen zum direkten Verbinden zweier flexibler Hydraulikschlauchenden derselben Nennweite, ohne zusätzl...
