Pressarmaturen für Hydraulikschläuche

Pressarmaturen für Hydraulikschläuche werden zur Herstellung konfektionierter Schlauchleitungen für Hydraulikaggregate, Industriemaschinen, Landmaschinen und Baumaschinen eingesetzt. Das Tecnocam-Sortiment umfasst Schlaucharmaturen aus verzinktem Stahl mit BSPP-, metrischen, DIN-24°-, JIC-37°- und ORFS-Anschlüssen sowie passende Presshülsen und Schlauchverbinder.

Diese Hydraulikschlaucharmaturen zum Verpressen werden montiert, indem der Schlauchstutzen der Armatur in den Schlauch eingeführt und die äußere Presshülse mit einer geeigneten Schlauchpresse verpresst wird. Die Auswahl hängt von der Schlauchgröße, dem Schlauchaufbau und dem benötigten Anschluss an der Anlage ab.

Keine Schlauchpresse? Hydraulikschläuche nach Maß bestellen

Wenn Sie eine komplette Schlauchleitung benötigen, finden Sie bei unseren Hydraulikschläuchen nach Maß mit DKOL- und DKOS-Anschlüssen einbaufertige Lösungen für Deutschland, Österreich und den europäischen Markt. Die Seite umfasst metrische DIN-24°-Anschlüsse DKOL/DKOS sowie BSPP-Anschlüsse mit 60°-Dichtkegel. Wählen Sie die Konfiguration anhand der vorhandenen Gegenanschlüsse und der benötigten Schlauchlänge.

Die wichtigsten Anschlussarten unserer Hydraulik-Pressarmaturen

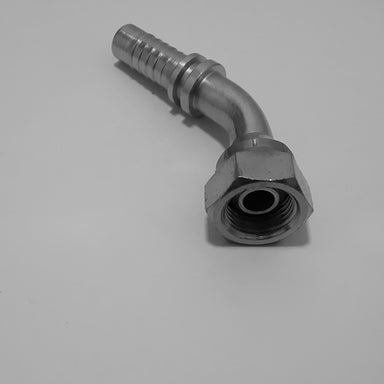

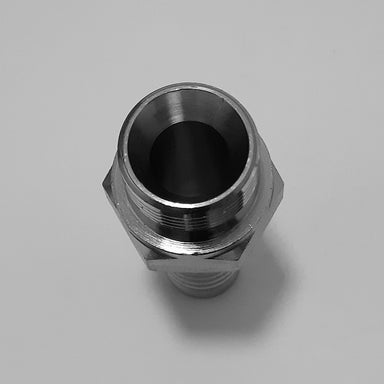

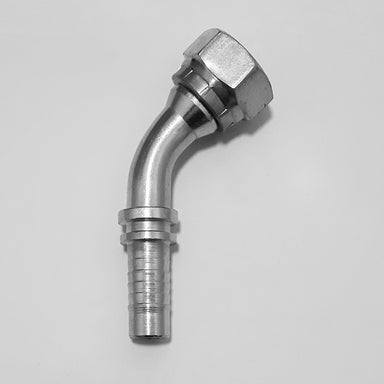

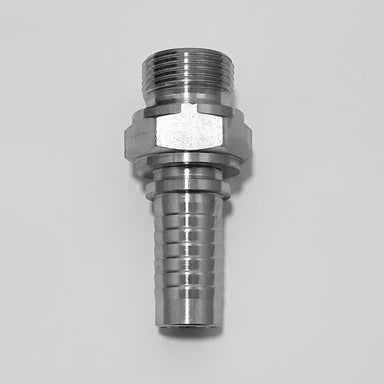

• BSPP-Pressarmaturen mit 60°-Dichtkegel: mit zylindrischem G-Gewinde, auch als GAS-Gewinde bezeichnet. Verfügbar sind Ausführungen mit Außengewinde (AG) und Innengewinde (IG), gerade und gewinkelt, einschließlich kompakter Varianten. BSPP-Pressarmaturen mit 60°-Dichtkegel entdecken.

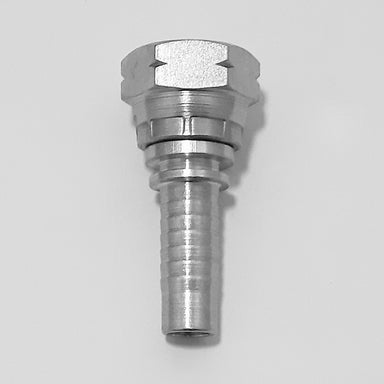

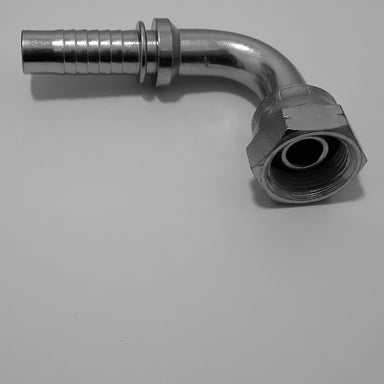

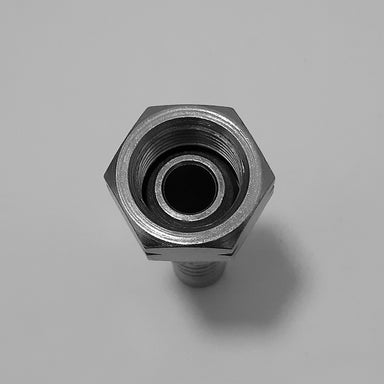

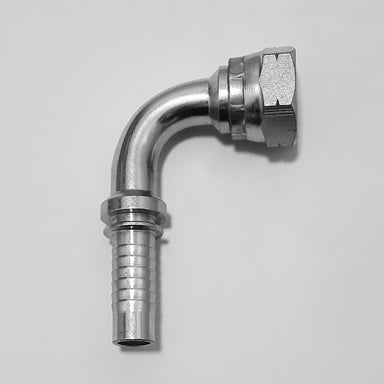

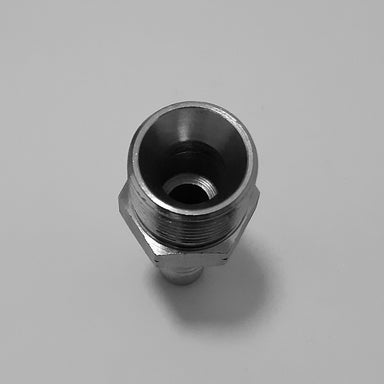

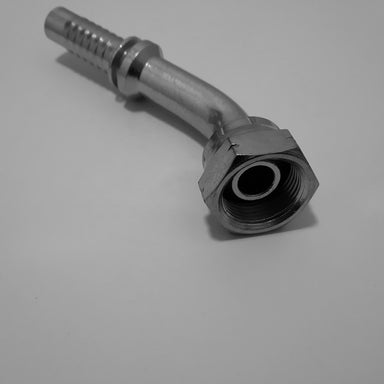

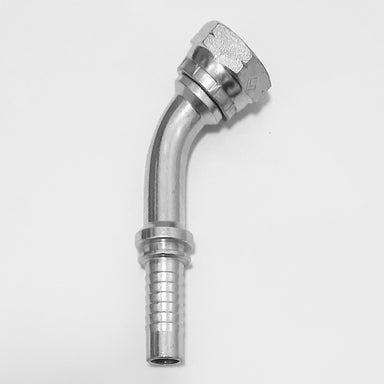

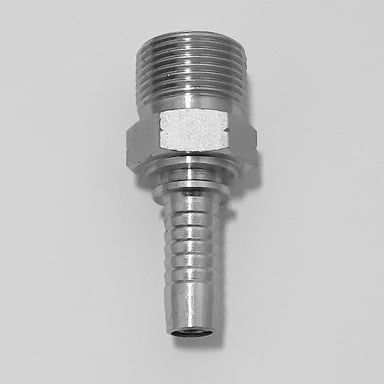

• Metrische Pressarmaturen mit 60°-Dichtkegel: mit metrischem Gewinde und 60°-Kegeldichtung. Diese Anschlussart ist von metrischen DIN-24°-Armaturen zu unterscheiden. Metrische Pressarmaturen mit 60°-Dichtkegel entdecken.

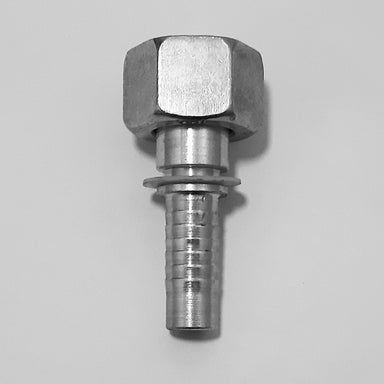

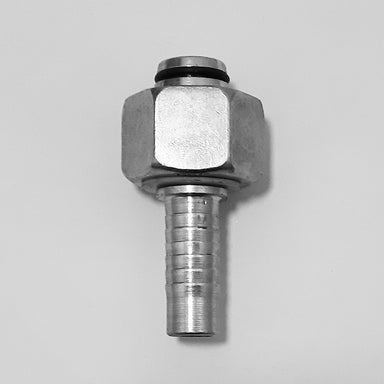

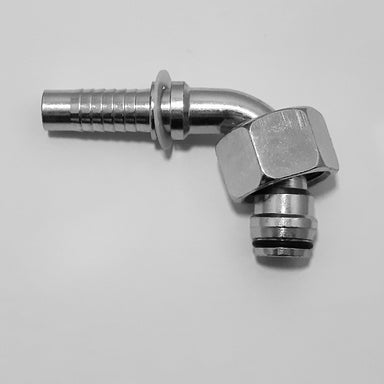

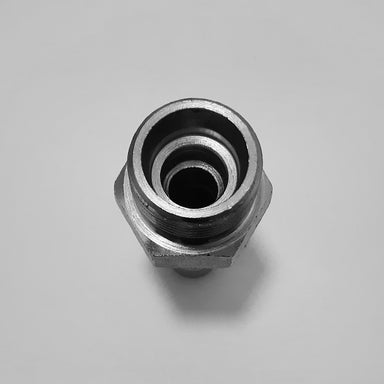

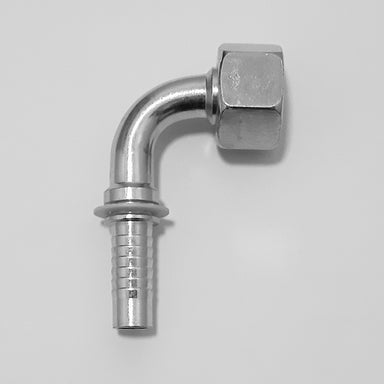

• DIN-24°-Pressarmaturen: mit metrischem Anschluss in leichter Baureihe L oder schwerer Baureihe S, je nach Artikel. Die entsprechenden Ausführungen mit Überwurfmutter und O-Ring werden als DKOL beziehungsweise DKOS bezeichnet. DIN-24°-Pressarmaturen mit metrischem Gewinde entdecken.

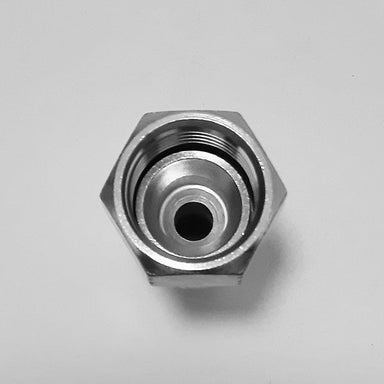

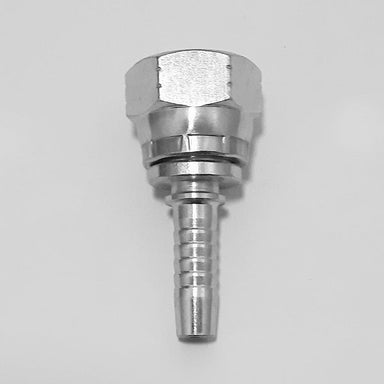

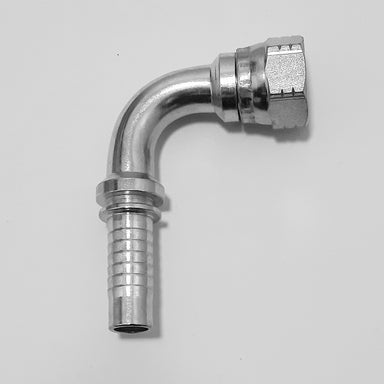

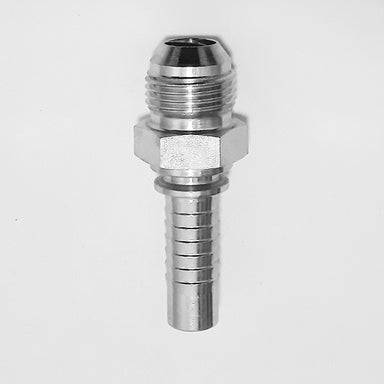

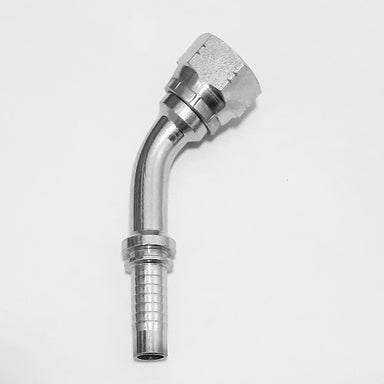

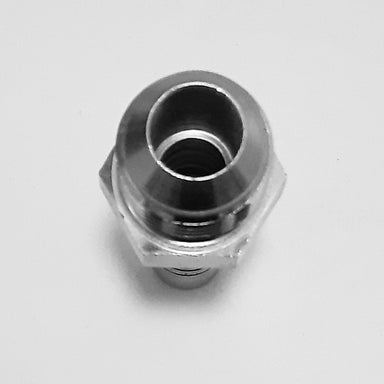

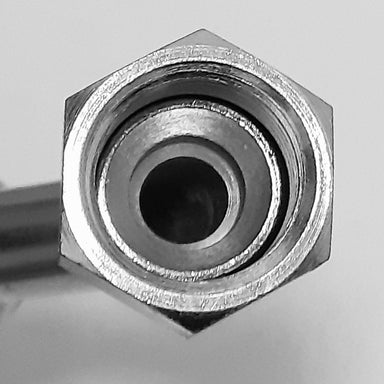

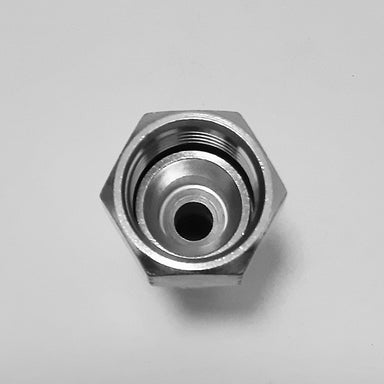

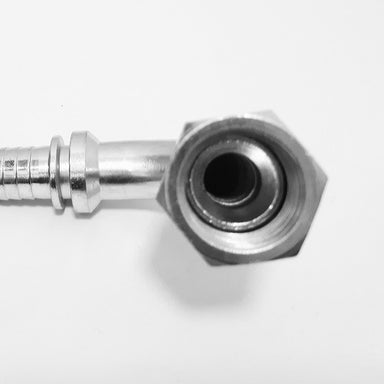

• JIC-37°-Pressarmaturen: mit 37°-Kegeldichtung und UN/UNF-Gewinde bei den Standardausführungen. Das Sortiment enthält auch spezielle Toyota- und Komatsu-Ausführungen; prüfen Sie deren Gewindeangaben in der jeweiligen Produktbeschreibung. JIC-37°-Pressarmaturen entdecken.

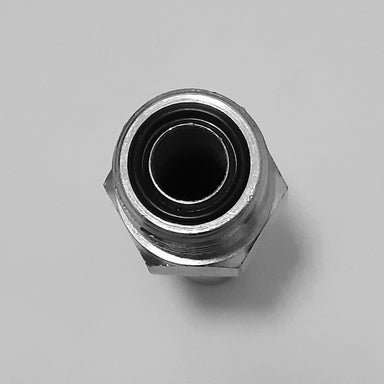

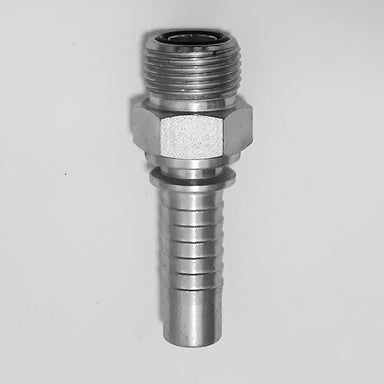

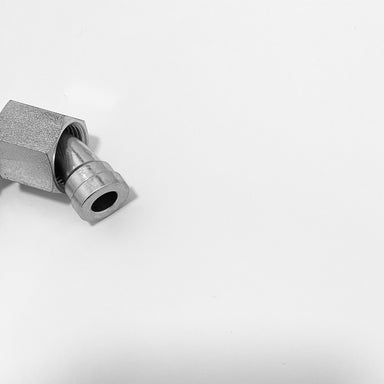

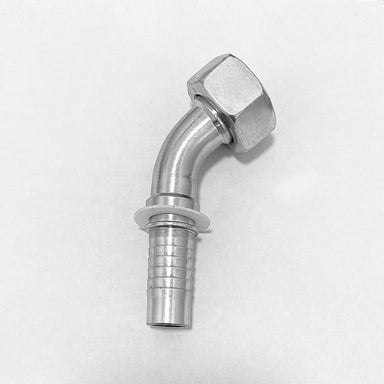

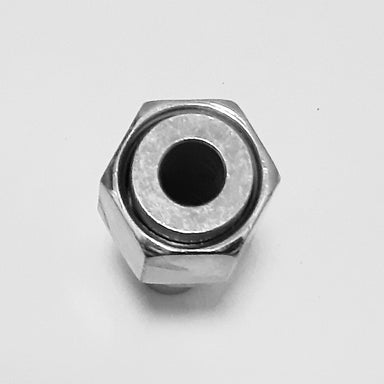

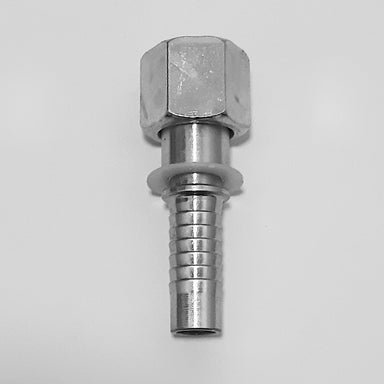

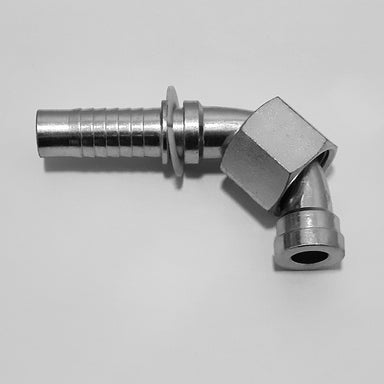

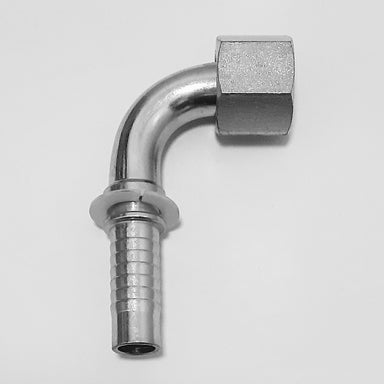

• ORFS-Pressarmaturen: mit stirnseitiger Flachdichtung durch einen O-Ring und UN/UNF-Gewinde. Je nach Artikel sind gerade und gewinkelte Ausführungen, drehbare Überwurfmuttern und lange Varianten erhältlich. ORFS-Pressarmaturen entdecken.
• Presshülsen für Hydraulikschläuche: auch Pressfassungen genannt. Sie halten die Armatur nach dem Verpressen im Schlauch und müssen auf Schlauchtyp, Schlauchgröße und Armatur abgestimmt sein. Passende Presshülsen entdecken.
• Schlauchverbinder zum Verpressen: zur direkten Verbindung zweier Schlauchenden mit kompatiblen Presshülsen, ohne zusätzliche Gewindeverbindung zwischen den Schläuchen. Pressverbinder für Hydraulikschläuche entdecken.

Außerdem sind Ringstutzen beziehungsweise Banjo-Ringaugen zum Verpressen für BSPP- oder metrische Hohlschrauben erhältlich. Die Größe bezieht sich auf die passende Hohlschraube; die verfügbaren Kombinationen sind in den jeweiligen Produkttabellen angegeben.

Schlauchgröße, Anschlussgewinde und Dichtgeometrie unterscheiden

Die Schlauchgröße bezeichnet den flexiblen Schlauch, in den der Stutzen eingesetzt wird. Das Anschlussgewinde beschreibt dagegen die Verbindung zur Anlage. Diese Maße sind voneinander zu unterscheiden: Der Gewindedurchmesser bestimmt nicht den Innendurchmesser des Schlauchs.

Wenn Sie eine vorhandene Armatur identifizieren möchten, kann der Durchmesser des Schlauchstutzens helfen, die Schlauchgröße in Zoll und DN zuzuordnen. Unser Leitfaden Schlauchgröße durch Messen des Schlauchstutzens bestimmen zeigt, wo Sie den Messschieber ansetzen und wie Sie den Messwert mit den Nenn-Innendurchmessern vergleichen.

Prüfen Sie auch die Dichtgeometrie: 60°-Kegel, DIN 24°, JIC 37° und ORFS sind unterschiedliche Verbindungssysteme. Selbst bei ähnlichen Gewindemaßen muss die Dichtung zur Gegenkomponente passen. Bei DIN-24°-Anschlüssen ist zusätzlich die leichte oder schwere Baureihe zu beachten.

Für den Anschluss an der Anlage unterstützt Sie der Leitfaden Gewinde durch Messen des Durchmessers bestimmen. Die Tabellen helfen bei der Zuordnung von BSPP-, metrischen und UN/UNF-Gewinden. Vergleichen Sie neben dem Durchmesser auch die Gewindesteigung und die Dichtform.

So wählen Sie die passende Pressarmatur

1. Schlauch identifizieren: Größe in Zoll oder DN und Schlauchtyp anhand der Kennzeichnung oder des technischen Datenblatts prüfen.
2. Anschluss bestimmen: Außengewinde (AG) oder Innengewinde (IG), Gewindegröße, Steigung und Dichtgeometrie feststellen.
3. Bauform auswählen: gerade, 45° oder 90°, abhängig von Schlauchführung und Einbauraum. Kompakte oder lange Varianten nach Bedarf berücksichtigen.
4. Presshülse zuordnen: die Kompatibilität mit Schlauch und Armatur prüfen. Eine Hülse für einen bestimmten Schlauchaufbau ist nicht automatisch für andere Schlauchtypen geeignet.
5. Pressmaße prüfen: die vorgesehenen Maße und Montagehinweise für die Kombination aus Schlauch, Armatur und Presshülse verwenden.

Presshülsen und Pressmaße für Hydraulikschläuche

Bei Schlauchtypen wie 1SN, 2SN, 1SC, 2SC und R7 müssen Presshülse und Pressdurchmesser auf die verwendete Kombination abgestimmt sein. Der Stutzendurchmesser hilft bei der Bestimmung der Schlauchgröße, gibt allein aber keinen Aufschluss über Schlauchaufbau oder Betriebsdruck.

Die Produktbeschreibungen der Presshülsen nennen die angegebenen Schlauchkompatibilitäten und verweisen auf die Pressmaßtabelle. Prüfen Sie vor der Montage die Herstellervorgaben für die ausgewählten Komponenten.
