Presshülsen für Hydraulikschläuche

Presshülsen für Hydraulikschläuche und flexible Leitungen

Presshülsen für Hydraulikschläuche, auch als Pressfassungen bezeichnet, werden verwendet, um eine passende Schlaucharmatur durch Verpressen mit dem flexiblen Schlauch zu verbinden. Das Tecnocam-Sortiment umfasst hauptsächlich Presshülsen für Hydraulikschläuche der Typen 1SN (R1AT), 2SN (R2AT), 1SC, 2SC, 2SC Premier und R7. Ergänzt wird das Sortiment durch eine Aluminium-Presshülse für Niederdruck-Luftschläuche sowie eine Presshülse zur Befestigung eines Textilschutzschlauchs.

Bei einer verpressten Hydraulikleitung wird der Pressnippel der Schlaucharmatur in den Schlauch eingeführt, während die Presshülse außen positioniert und mit einer geeigneten Schlauchpresse verpresst wird. Die richtige Presshülse wird nicht allein anhand der Schlauchgröße gewählt: Entscheidend sind auch Schlauchtyp und Schlauchaufbau, die verwendete Pressarmatur sowie die für die jeweilige Kombination vorgesehenen Pressmaße.

Verfügbare Presshülsen und Pressfassungen

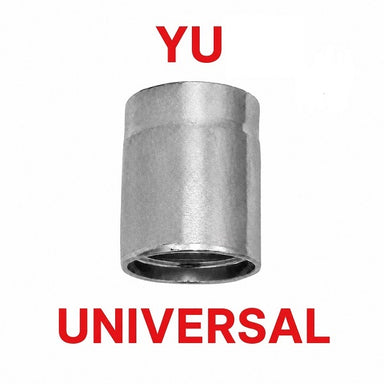

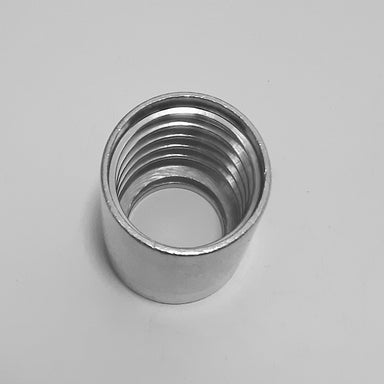

• Universelle Presshülse YU: für Hydraulikschläuche 1SN (R1AT), 2SN (R2AT), 2SC und 2SC Premier, wenn die jeweilige Kombination aus Schlauch und Armatur die Universalserie YU vorsieht.

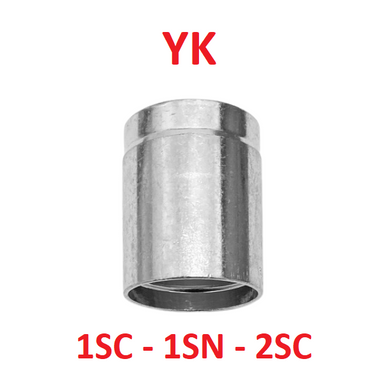

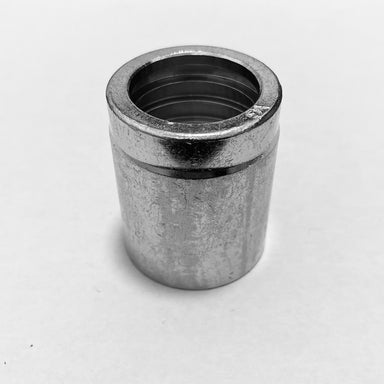

• Presshülse YK: für Hydraulikschläuche 1SC, 1SN, 2SC und 2SC Premier. Diese Serie ist nicht für 2SN-Hydraulikschläuche vorgesehen.

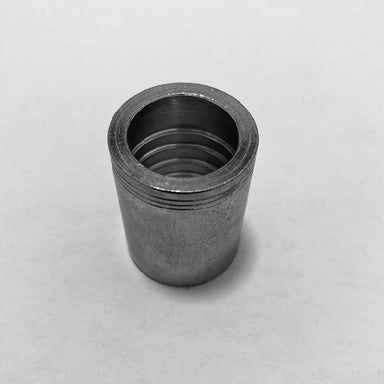

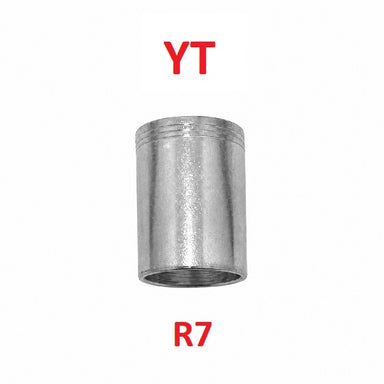

• Presshülse YT: speziell für thermoplastische R7-Hydraulikschläuche und dazu passende Schlaucharmaturen.
• Aluminium-Presshülse für Luftschläuche: für Pneumatik- und Niederdruckanwendungen bis 20 bar; sie ist keine Presshülse für Hochdruck-Hydraulikschläuche.
• Presshülse für Textilschutzschlauch: zur Befestigung des äußeren Textilschutzschlauchs auf bereits konfektionierten Hydraulikschläuchen. Ihre Funktion unterscheidet sich von der Presshülse, mit der die Schlaucharmatur am Hydraulikschlauch befestigt wird.

Presshülsen für 1SN, 2SN, 1SC, 2SC und R7

Der Schlauchaufbau ist eines der wichtigsten Kriterien bei der Auswahl einer Presshülse. Deshalb können Hydraulikschläuche derselben Größe unterschiedliche Presshülsen oder Pressmaße erfordern. Vor dem Verpressen müssen der Schlauchtyp sowie die vorgesehene Kombination aus Schlauch, Pressarmatur und Presshülse eindeutig bestimmt werden.

Zum direkten Vergleich einiger als Meterware erhältlicher Schlauchtypen finden Sie bei Tecnocam 2SN-Hydraulikschläuche (R2AT), 2SC-Hydraulikschläuche, 2SC-Premier-Hydraulikschläuche und thermoplastische R7-Hydraulikschläuche.

Die richtige Presshülse und das passende Pressmaß wählen

Bestimmen Sie zuerst Schlauchtyp und Schlauchgröße. Prüfen Sie anschließend, welche Pressarmatur montiert werden soll und welche Presshülsenserie für diese Kombination vorgesehen ist. Kontrollieren Sie abschließend das angegebene Pressmaß: Die Schlauchgröße allein reicht nicht aus, um die richtige Presshülse oder den korrekten Verpressdurchmesser festzulegen.

Für die vorgesehenen Tecnocam-Kombinationen können Sie die Pressmaßtabelle mit empfohlenen Presshülsen und Pressmaßen verwenden. Sie hilft dabei, Schlauchtyp, Presshülse und Pressmaß vor der Herstellung der verpressten Hydraulikleitung aufeinander abzustimmen.

Presshülse, Pressarmatur und Verpressung des Hydraulikschlauchs

Die Presshülse ist Teil des Verpresssystems und muss zusammen mit einer kompatiblen Schlaucharmatur verwendet werden. Das endgültige Pressmaß bezieht sich deshalb auf die konkrete Kombination aus Hydraulikschlauch, Pressarmatur und Presshülse und kann nicht zuverlässig anhand nur eines einzelnen Bauteils bestimmt werden.

Für die Auswahl des Anschlusses auf der Anlagenseite finden Sie bei Tecnocam Pressarmaturen für Hydraulikschläuche mit den wichtigsten Anschlusssystemen, darunter G (BSPP) mit 60°-Dichtkegel, metrische Anschlüsse mit 60°-Dichtkegel, DIN 24°, JIC 37° und ORFS.

Wann werden die verschiedenen Presshülsen eingesetzt?

Presshülsen für Hydraulikschläuche werden bei der Herstellung und Reparatur verpresster Hydraulikleitungen für Hydraulikaggregate, Industriemaschinen, Landmaschinen, Baumaschinen, mobile Hydraulikanwendungen sowie Wartungs- und Instandhaltungsarbeiten eingesetzt. Die passende Serie muss immer entsprechend dem tatsächlich verwendeten Schlauch und der vorgesehenen Pressarmatur ausgewählt werden.

Für andere Anwendungen stehen spezielle Lösungen zur Verfügung: Die Aluminium-Presshülse ist für Luftschläuche im Niederdruckbereich vorgesehen, während die Presshülse für Textilschutzschläuche der Befestigung einer äußeren Schutzummantelung auf einer bereits konfektionierten Hydraulikleitung dient. Diese Anwendungen dürfen nicht mit der eigentlichen Verpressung der Schlaucharmatur am Hydraulikschlauch verwechselt werden.
