Hydraulik-Ringaugen und Hohlschrauben

Hydraulik-Ringaugen, auch als Ringstutzen oder Ringnippel bezeichnet, ermöglichen zusammen mit passenden Hohlschrauben kompakte Banjo-Verbindungen an Hydraulikleitungen, Ventilen, Zylindern und Hydraulikaggregaten. Das Hydrauliköl strömt durch die Bohrungen der Hohlschraube und das Ringauge. Für eine zuverlässige Abdichtung müssen Ringauge, Hohlschraube und Dichtscheiben aufeinander abgestimmt sein.

Das Tecnocam-Sortiment umfasst Ringaugen für zylindrische G-Gewinde (BSPP) und metrische Hohlschrauben, Pressaugen für Hydraulikschläuche, Ringstutzen mit 60°-Dichtkegel, Schweißausführungen und Anschlüsse für starre Hydraulikrohre sowie einfache und doppelte Hohlschrauben. Die jeweilige Ausführung und Werkstoffoberfläche entnehmen Sie bitte den einzelnen Produktdaten.

Ringaugen, Ringstutzen und Hohlschrauben: Ausführungen

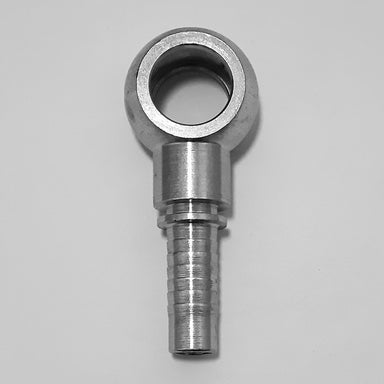

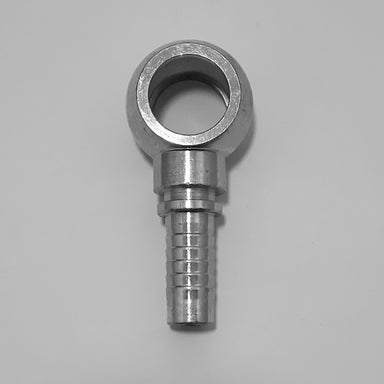

• Ringaugen zum Verpressen (Pressaugen): Banjo-Anschlüsse für die Konfektionierung von Hydraulikschläuchen mit geeigneter Presshülse; erhältlich für die Montage mit BSPP- oder metrischen Hohlschrauben.
• Ringstutzen mit 60°-Dichtkegel: Ausführungen mit metrischem oder BSPP-Außengewinde. Bei den BSPP-Ausführungen sind Varianten mit Bund und ohne Bund verfügbar; die jeweilige Dichtgeometrie ist vor der Montage zu prüfen.
• Schweiß-Ringstutzen: Ringaugen mit Schweißtasche zum Anschluss starrer Rohrleitungen. Rohrabmessungen und Schweißausführung müssen zur Anwendung passen.
• Ringstutzen mit Rohranschluss: Ausführungen mit festgelegtem Rohraußendurchmesser für Verbindungen im Umfeld von DIN 2353.
• Ringaugen mit 24°-Anschluss: Ausführungen für Rohrverschraubungen nach DIN 2353; Anschlussgeometrie und mitgelieferte Komponenten sind in der jeweiligen Produktbeschreibung angegeben.
• Hydraulik-Hohlschrauben: einfache und doppelte Hohlschrauben mit zylindrischem G-Gewinde (BSPP) oder metrischem Gewinde. Doppelte Ausführungen ermöglichen die Montage zweier kompatibler Ringaugen an einem Anschlusspunkt.

Hohlschrauben mit BSPP- oder metrischem Gewinde auswählen

Das Gewinde der Hohlschraube muss zur Gewindebohrung des Hydraulikbauteils passen. Zylindrische G-Gewinde (BSPP), beispielsweise G1/4 oder G3/8, und metrische Gewinde, beispielsweise M10×1 oder M12×1,5, sind nicht austauschbar. Prüfen Sie vor der Bestellung Gewindegröße, Steigung, Länge und die in der jeweiligen Variante angegebenen Maße. Auch die Bohrung des Ringauges muss zur Hohlschraube passen; bei Rohr- und Schlauchanschlüssen ist zusätzlich die entsprechende Anschlussgröße zu berücksichtigen.

Zur Bestimmung der Gewindeabmessungen finden Sie weitere Hinweise in unserer Anleitung Hydraulikgewinde anhand des Durchmessers erkennen. Berücksichtigen Sie dabei stets auch Gewindesteigung und Dichtgeometrie.

Das passende Ringauge für Ihre Hydraulikanlage finden

1. Anschlussart festlegen: Pressanschluss für einen Hydraulikschlauch, Rohranschluss nach DIN 2353, Schweißanschluss oder Außengewinde mit 60°-Dichtkegel.
2. Hohlschraube prüfen: BSPP- oder metrisches Gewinde, Nenngröße, Steigung sowie die Übereinstimmung von Hohlschraube und Ringaugenbohrung kontrollieren.
3. Abdichtung berücksichtigen: Geeignete Dichtscheiben für die Banjo-Verbindung auswählen. Bei Ausführungen mit 60°-Dichtkegel die Abdichtung am Gewindeanschluss gesondert prüfen.
4. Einbauraum und Ausrichtung beachten: Leitungsführung, Platzverhältnisse und Ausrichtung an Ventilen, Hydraulikzylindern oder Aggregaten berücksichtigen.
5. Montagekomponenten abstimmen: Bei Pressaugen Schlauch, Armatur, Presshülse und Pressvorgaben aufeinander abstimmen; bei Schweißausführungen Rohrmaße und Schweißverfahren prüfen.

Dichtscheiben, Hydraulikschläuche und passende Pressarmaturen

Für eine zuverlässige Banjo-Verbindung müssen Ringauge, Hohlschraube und Dichtscheiben aufeinander abgestimmt sein. Die passende Gewindegröße allein gewährleistet keine sichere Abdichtung. Achten Sie deshalb auf Abmessungen, Werkstoffe, Dichtflächen und die Montagevorgaben. Passende Ausführungen finden Sie bei den Dichtringen und Dichtscheiben für Hydraulik.

Für die Konfektionierung flexibler Hydraulikleitungen bieten wir Hydraulikschläuche als Meterware mit Zuschnitt auf die benötigte Länge sowie Presshülsen für Hydraulikschläuche. Weitere Anschlussvarianten finden Sie bei den Pressarmaturen für Hydraulikschläuche.

Prüfen Sie vor der Montage stets die Kompatibilität von Schlauch, Armatur, Presshülse und Hohlschraube sowie die erforderlichen Verpressungsparameter. Bei Ringstutzen mit 60°-Dichtkegel ist die Abdichtung am Gewindeanschluss getrennt von den Dichtscheiben der Banjo-Verbindung zu beurteilen.

Ringaugen und Hohlschrauben einzeln auswählen

Für die gezielte Auswahl eines Bauteils finden Sie unsere Hydraulik-Ringaugen und Ringstutzen mit Press-, Schweiß- und DIN-2353-Ausführungen sowie Hohlschrauben für Hydraulik, einfach und doppelt mit metrischem oder zylindrischem G-Gewinde (BSPP). Diese Übersicht erläutert insbesondere das Zusammenspiel von Ringauge, Hohlschraube und Dichtscheiben bei der vollständigen Banjo-Verbindung.

B2B-Angebote und Sonderausführungen

Für B2B-Bestellungen über 1.000 € fordern Sie bitte ein individuelles Angebot unter info@tecnocamsrl.it an. Auch bei nicht aufgeführten Abmessungen oder Ausführungen können Sie uns kontaktieren, um die Verfügbarkeit prüfen zu lassen.
