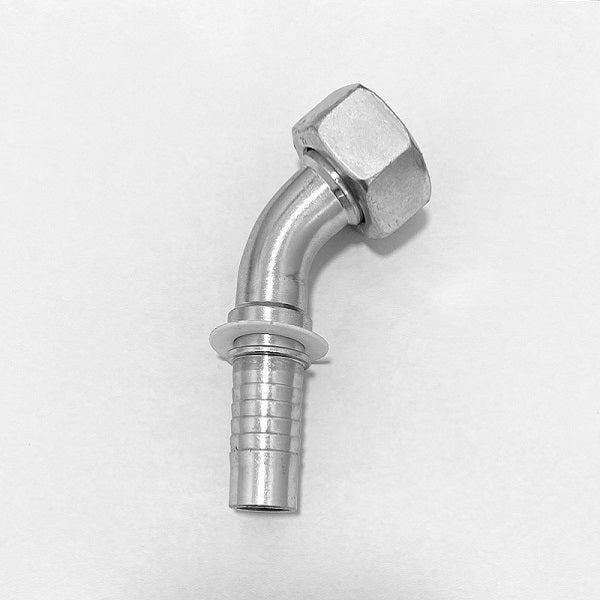

Raccordo Oleodinamico Femmina Girevole 45° ORFS a Pressare

Raccordo Oleodinamico Femmina Girevole 45° ORFS a Pressare in acciaio zincato per la realizzazione, riparazione e manutenzione di tubi flessibili oleodinamici raccordati su centraline idrauliche, macchine industriali, agricole e operatrici. La configurazione a 45° orienta il tubo con una deviazione intermedia tra il raccordo dritto e quello a 90°. Il dado girevole facilita il serraggio sulla controparte maschio ORFS compatibile.

Caratteristiche tecniche

• Configurazione: femmina girevole a 45°
• Connessione lato impianto: ORFS, con filettatura unificata cilindrica in pollici, UN/UNF secondo la misura
• Tenuta: frontale con O-ring sulla faccia del maschio ORFS, accoppiato alla sede piana della femmina
• Dado girevole: agevola il serraggio durante il montaggio
• Lato tubo: codolo, chiamato anche resca, da pressare
• Montaggio: con boccola a pressare compatibile
• Materiale: acciaio zincato

Codici e dimensioni disponibili

Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.

Nelle misure in tabella, ORFS identifica la connessione lato impianto e la misura del relativo filetto in pollici; T indica la dimensione lato tubo associata al codolo o resca. Le due misure devono essere verificate separatamente. ORFS significa O-Ring Face Seal: la tenuta frontale si ottiene tra l’O-ring sulla faccia del maschio e la superficie piana della femmina. La filettatura serve al serraggio; non identifica da sola il tipo di tenuta. Se il filetto non è noto, consulta la guida per riconoscere il filetto misurando il diametro. Verifica anche il passo e la geometria della connessione.

Sul lato tubo il codolo, chiamato anche resca, viene inserito nel flessibile e bloccato mediante una boccola a pressare compatibile. Tubo, raccordo, boccola e parametri di pressatura devono essere compatibili tra loro. Per identificare la dimensione del tubo partendo dal raccordo, consulta la guida per riconoscere il tubo misurando la resca del raccordo.

Devi realizzare un tubo oleodinamico raccordato? Scopri i nostri tubi oleodinamici al metro, disponibili con taglio a misura, e scegli il tubo adatto al tuo impianto. Prima dell’assemblaggio, verifica la compatibilità tra tubo, raccordo e boccola a pressare.

FAQ

Come scegliere la misura di un raccordo ORFS a pressare?
Verifica il diametro e il passo del filetto ORFS lato impianto, la compatibilità della tenuta frontale e la dimensione T lato tubo. Il diametro del filetto non corrisponde al diametro interno del flessibile.

ORFS e JIC sono intercambiabili?
No. L’ORFS utilizza una tenuta frontale con O-ring; il JIC ha una tenuta conica a 37°. Anche quando il filetto sembra compatibile, le superfici di tenuta sono diverse e le due connessioni non vanno accoppiate.

Quando scegliere una femmina ORFS a 45°?
Quando serve un’uscita inclinata del tubo e una curva a 90° non è adatta al percorso previsto. Considera la posizione dei componenti, l’accesso al dado e il raggio minimo di curvatura del flessibile.

Femmina girevole significa che il raccordo può ruotare in esercizio?
No. In questa configurazione è il dado a ruotare per consentire il serraggio durante il montaggio. Il raccordo non è un giunto rotante destinato a seguire movimenti continui del tubo in esercizio.
