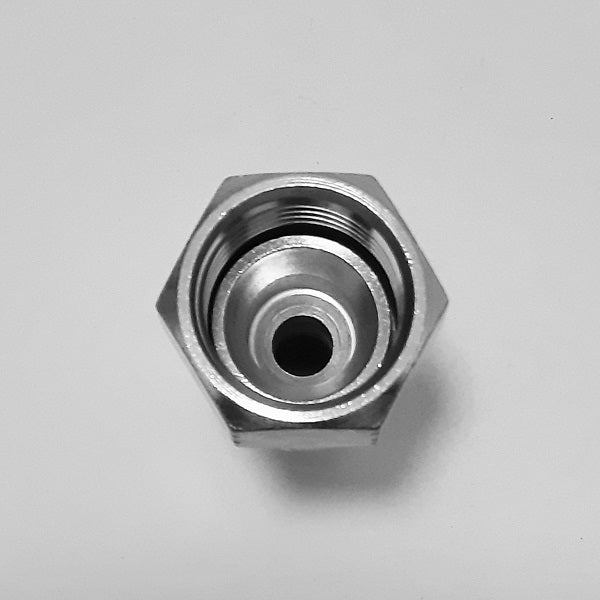

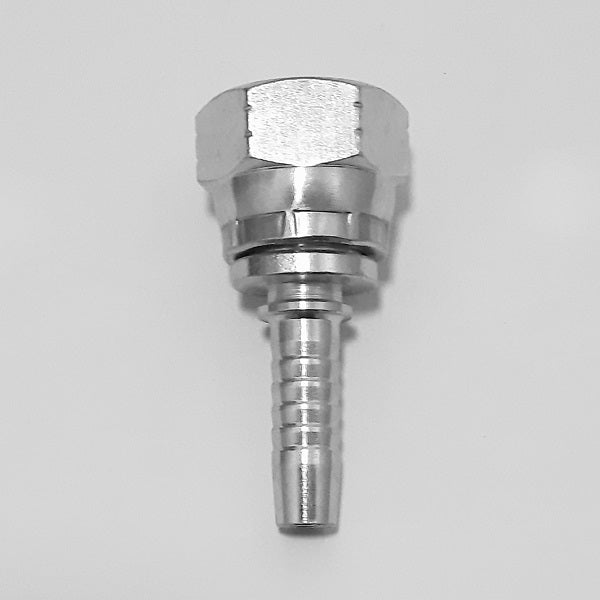

Raccordo Oleodinamico Femmina Dritta Metrica Komatsu JIS Cono 60° a Pressare

Raccordo Oleodinamico Femmina Dritta Metrica Komatsu JIS Cono 60° a Pressare in acciaio zincato per realizzare e sostituire tubi flessibili oleodinamici raccordati. Il raccordo a pressare Komatsu presenta una filettatura femmina metrica e una sede conica a 60°; la configurazione dritta collega il tubo in asse alla controparte. È destinato ad attacchi della corrispondente configurazione, da verificare per filetto, sede e misura lato tubo.

Caratteristiche tecniche

• Configurazione: femmina dritta
• Filettatura lato impianto: metrica, con passo 1,5 mm
• Accoppiamento: sede conica a 60°, configurazione JIS Komatsu
• Lato tubo: codolo, chiamato anche resca, da pressare
• Montaggio: con boccola a pressare compatibile
• Materiale: acciaio zincato

Codici e dimensioni disponibili

Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.

Nelle misure in tabella, M identifica la filettatura metrica lato impianto: ad esempio, M14 × 1,5 indica diametro nominale di 14 mm e passo di 1,5 mm. T indica il diametro interno nominale del tubo flessibile da raccordare, espresso in pollici; non è il diametro del filetto né la misura esatta rilevata sulla resca. La connessione Komatsu con sede conica a 60° deve corrispondere alla controparte per filetto e geometria della sede. Se la filettatura non è nota, consulta la guida per riconoscere il filetto misurando il diametro.

Sul lato tubo il codolo, chiamato anche resca, viene inserito nel flessibile e bloccato mediante una boccola a pressare compatibile. Tubo, raccordo, boccola e parametri di pressatura devono essere compatibili tra loro. Per identificare la dimensione del tubo partendo dal raccordo, consulta la guida per riconoscere il tubo misurando la resca del raccordo. La misura della resca aiuta a individuare la dimensione lato tubo, ma non identifica da sola la costruzione o la pressione di esercizio del flessibile.

Devi realizzare un tubo oleodinamico raccordato? Scopri i nostri tubi oleodinamici al metro, disponibili con taglio a misura, e scegli il tubo adatto al tuo impianto. Prima dell’assemblaggio, verifica la compatibilità tra tubo, raccordo e boccola a pressare.

FAQ

Cosa significano M e T nelle misure?
M indica il filetto metrico lato impianto, con diametro nominale e passo; T indica la dimensione lato tubo associata al codolo o resca. Ad esempio, M22 × 1,5 – T1/2″ abbina quel filetto a un tubo della misura 1/2″.

Questo raccordo Komatsu è un JIC 37°?
No. La configurazione qui proposta appartiene alla gamma JIS Komatsu con sede conica a 60°. Non deve essere identificata come JIC 37° o JIC 74°, né scelta soltanto confrontando il diametro del filetto.

Un filetto metrico uguale garantisce la compatibilità?
No. Oltre a diametro e passo, devono corrispondere la geometria della sede e la configurazione della controparte. Un altro raccordo metrico non è automaticamente intercambiabile.

È adatto a tutte le macchine Komatsu?
Komatsu identifica qui il tipo di connessione, non una compatibilità universale con tutte le macchine del marchio. Verifica l'attacco effettivo e la misura del tubo prima di scegliere il codice.
