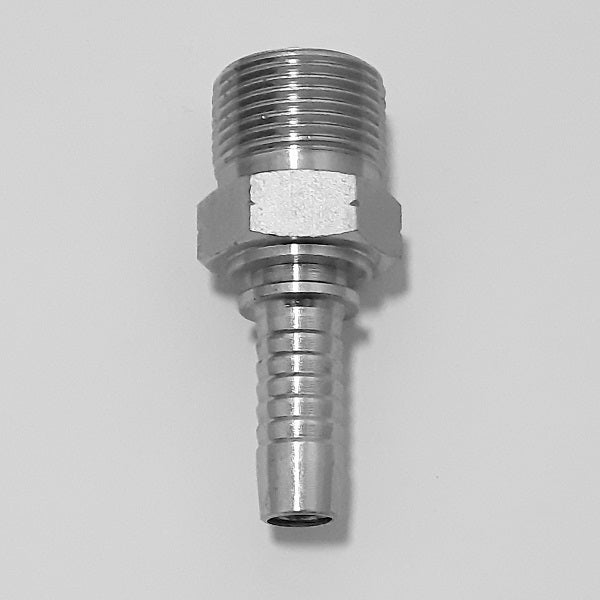

Raccordo Oleodinamico Maschio Dritto Metrico Cono 60° a Pressare
Raccordo Oleodinamico Maschio Dritto Metrico Cono 60° a Pressare in acciaio zincato per la realizzazione di tubi flessibili oleodinamici raccordati su centraline idrauliche, macchine industriali, agricole, operatrici e impianti mobili. La configurazione maschio dritto è indicata per collegamenti lineari tra il tubo flessibile e una controparte femmina con filetto metrico e geometria di tenuta compatibili. La connessione lato impianto presenta una svasatura conica a 60°.
Caratteristiche tecniche
- Configurazione: maschio, dritto
- Filettatura lato impianto: metrica, identificata dalla lettera M; diametro e passo indicati in tabella

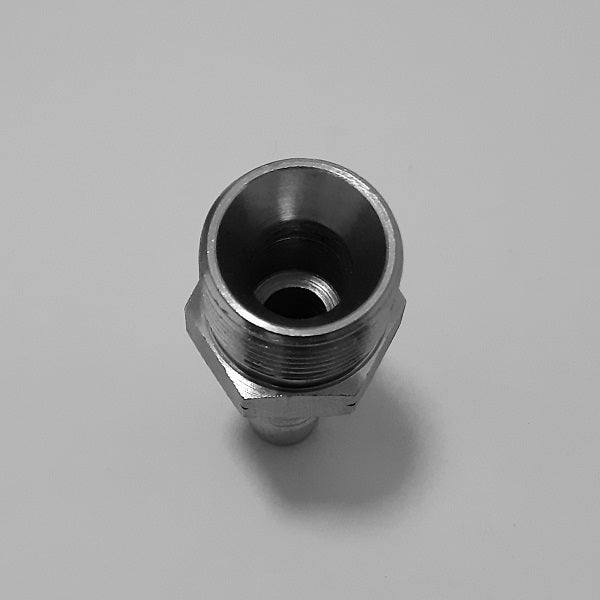

- Accoppiamento: svasatura conica 60°
- Lato tubo: codolo, chiamato anche resca, da pressare
- Montaggio: con boccola a pressare compatibile
- Materiale: acciaio zincato
Codici e dimensioni disponibili
| Codice | Dimensione |
|---|---|
| 22.38.M14T14 | M14x1,5-T1/4” |
| 22.38.M16T14 | M16x1,5-T1/4” |
| 22.38.M16T516 | M16x1,5-T5/16” |
| 22.38.M18T38 | M18x1,5-T3/8” |
| 22.38.M20T12 | M20x1,5-T1/2” |
| 22.38.M22T12 | M22x1,5-T1/2” |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
Nelle misure in tabella, M identifica la filettatura metrica lato impianto e T la misura nominale interna del tubo flessibile associata al codolo o resca. Per esempio, M16×1,5 indica un filetto con diametro nominale di 16 mm e passo di 1,5 mm; T1/4″ indica il tubo con misura interna nominale di 1/4″. Il cono 60° descrive la geometria di tenuta e va verificato separatamente dal filetto: un attacco metrico DIN 24° non è equivalente solo perché ha lo stesso diametro e passo. Se la filettatura non è nota, consulta la guida per riconoscere il filetto misurando il diametro.
Sul lato tubo il codolo, chiamato anche resca, viene inserito nel flessibile e bloccato mediante una boccola a pressare compatibile. La raccordatura, detta anche crimpatura, richiede una pressa e la corretta combinazione di tubo, raccordo, boccola e parametri di pressatura previsti dal produttore. Per individuare la misura del tubo partendo dal raccordo, consulta la guida per riconoscere il tubo misurando la resca del raccordo; la misura del codolo non identifica da sola il tipo di tubo o la sua pressione di esercizio.
Devi realizzare un tubo oleodinamico raccordato? Scopri i nostri tubi oleodinamici al metro, disponibili con taglio a misura, e scegli il tubo adatto al tuo impianto. Prima dell’assemblaggio, verifica la compatibilità tra tubo, raccordo e boccola a pressare.
FAQ
Cosa significa M16×1,5-T1/4″ nelle misure?
M16×1,5 identifica diametro nominale e passo del filetto metrico lato impianto; T1/4″ indica la misura interna nominale del tubo. Sono due dimensioni diverse, da controllare separatamente prima di scegliere la variante.
Un raccordo metrico cono 60° è uguale a un DIN 24°?
No. Il filetto metrico non basta a determinare la compatibilità: devono corrispondere anche la geometria della sede e il sistema di tenuta. Questi raccordi appartengono alla famiglia metrica cono 60°.
Quando scegliere un raccordo maschio metrico dritto?
Quando la controparte presenta una connessione femmina metrica compatibile e il tubo può essere collegato in asse. Controlla sia diametro e passo del filetto sia la geometria di tenuta a 60°.
