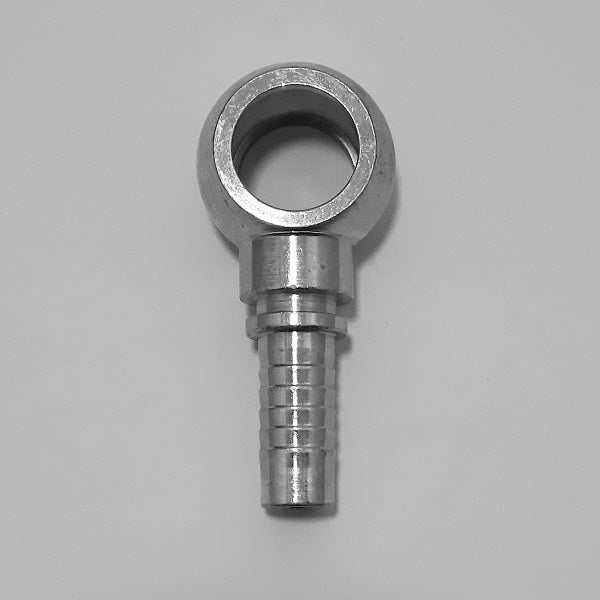

Raccordo ad Occhio a Pressare GAS(BSPP) per Vite Forata
Il raccordo ad occhio a pressare gas(bspp) per vite forata è un terminale per tubi oleodinamici flessibili, da assemblare mediante pressatura con una boccola compatibile. L'occhio banjo si collega a valvole, cilindri e centraline idrauliche tramite una vite forata GAS (BSPP) cilindrica, consentendo un raccordamento compatto quando gli ingombri sono ridotti.
La scelta della variante richiede di verificare due misure distinte: il diametro nominale dell'occhio, che deve essere compatibile con la vite forata, e la dimensione del tubo flessibile da pressare. La misura dell'occhio non identifica automaticamente il diametro del tubo.
Per un assemblaggio affidabile occorre inoltre selezionare una boccola adatta alla costruzione del tubo e al terminale, seguendo i parametri di pressatura previsti per quella combinazione. L'idoneità alla pressione dipende dall'intero assemblaggio e non può essere dedotta dal solo raccordo.
Caratteristiche tecniche
- Tipologia: raccordo ad occhio / occhio banjo a pressare
- Lato fissaggio: occhio per vite forata GAS (BSPP) cilindrica
- Lato tubo: codolo per tubo oleodinamico flessibile, da pressare con boccola compatibile
- Misure da verificare: vite forata e diametro nominale del tubo, separatamente
- Assemblaggio: tubo, raccordo, boccola e parametri di pressatura compatibili
- Applicazioni: centraline, macchine industriali, impianti oleodinamici e macchine agricole
Codici e dimensioni disponibili
| Codice | Misura occhio / vite forata | Diametro nominale tubo |
|---|---|---|
| 22.30.G14T316 | G1/4 BSPP | 3/16" |
| 22.30.G14T14 | G1/4 BSPP | 1/4" |
| 22.30.G14T516 | G1/4 BSPP | 5/16" |
| 22.30.G14T38 | G1/4 BSPP | 3/8" |
| 22.30.G38T14 | G3/8 BSPP | 1/4" |
| 22.30.G38T516 | G3/8 BSPP | 5/16" |
| 22.30.G38T38 | G3/8 BSPP | 3/8" |
| 22.30.G38T12 | G3/8 BSPP | 1/2" |
| 22.30.G12T516 | G1/2 BSPP | 5/16" |
| 22.30.G12T38 | G1/2 BSPP | 3/8" |
| 22.30.G12T12 | G1/2 BSPP | 1/2" |
| 22.30.G34T34 | G3/4 BSPP | 3/4" |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un'offerta scrivendo a info@tecnocamsrl.it.
Questo raccordo ad occhio oleodinamico è destinato a collegamenti con vite forata in circuiti idraulici e applicazioni industriali. La scelta richiede la misura della vite forata e il diametro nominale del tubo flessibile; verifica anche la boccola e la configurazione di pressatura. La compatibilità va sempre verificata sulla variante selezionata e sul sistema completo.
FAQ
Come scelgo la misura dell'occhio banjo?
Seleziona la misura della vite forata e verifica il diametro dell'occhio, la sede filettata e le rondelle di tenuta previste.
Il raccordo viene fornito già pressato sul tubo?
La scheda riguarda il singolo terminale a pressare. Per realizzare un tubo assemblato è necessario selezionare anche tubo e boccola compatibili e verificare il servizio richiesto.
Posso utilizzare una boccola qualsiasi?
No. Boccola, tubo e raccordo devono essere compatibili e pressati secondo parametri specifici.
Scelta e link utili
La scelta richiede la misura della vite forata e il diametro nominale del tubo flessibile; verifica anche la boccola e la configurazione di pressatura. Per controllare diametro e passo consulta la guida come riconoscere il filetto misurando il diametro.
Ti servono i componenti per il collegamento banjo?
Consulta le viti forate oleodinamiche e le rondelle di tenuta; per la scelta dell'accoppiamento completo visita raccordi ad occhio e viti forate.
Devi assemblare un tubo oleodinamico flessibile?
Abbina i tubi oleodinamici al metro con taglio a misura alle boccole a pressare compatibili e consulta i raccordi oleodinamici a pressare per altre configurazioni. Verifica sempre l'accoppiamento tubo–raccordo–boccola.
