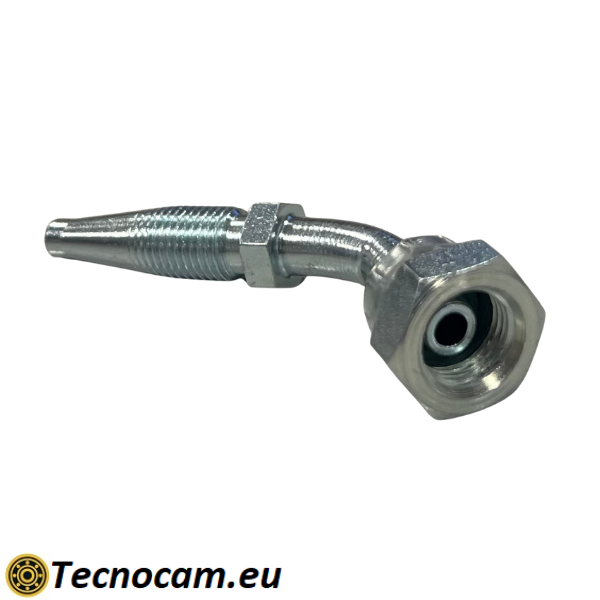

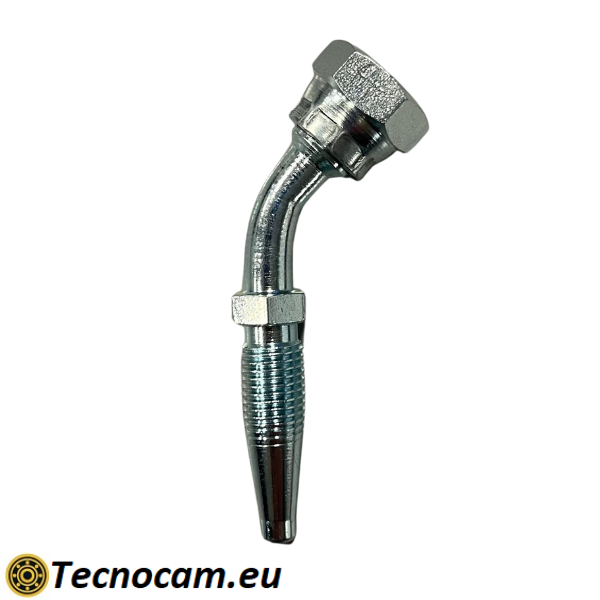

Raccordo Oleodinamico a Stringere Femmina 45° GAS (BSPP) Cono 60° per Tubi 2SN

Il Raccordo Oleodinamico a Stringere Femmina 45° GAS (BSPP) Cono 60° per Tubi 2SN in acciaio zincato è destinato alla realizzazione di tubi flessibili oleodinamici raccordati senza pressatrice, mediante una boccola recuperabile compatibile. La configurazione femmina a 45° con filettatura GAS (BSPP) cilindrica e accoppiamento a cono 60° consente di orientare il tubo a 45° rispetto alla connessione, su macchine agricole, industriali e impianti oleodinamici.

Caratteristiche tecniche

• Configurazione: femmina a 45°
• Filettatura lato impianto: GAS (BSPP) cilindrica, identificata da G
• Accoppiamento: cono 60°
• Lato tubo: resca filettata per montaggio con boccola recuperabile
• Tubo previsto: oleodinamico 2SN (R2T)
• Materiale: acciaio zincato

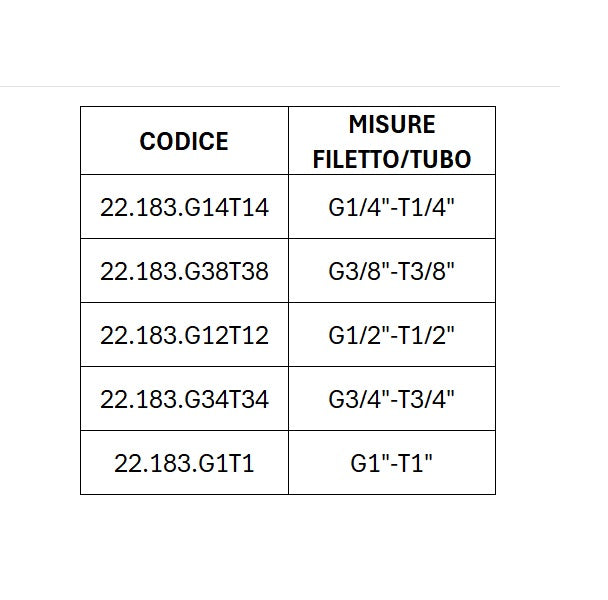

Codici e dimensioni disponibili

Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.

Nelle misure in tabella, G identifica la filettatura cilindrica GAS (BSPP) lato impianto e T il diametro nominale del tubo. La BSPP (G) non va confusa con la BSPT (R), conica; il cono a 60° identifica la geometria di accoppiamento. Le due dimensioni possono essere differenti.

Montaggio dei raccordi oleodinamici a stringere

Avvitare la boccola recuperabile sul tubo in senso antiorario fino a battuta, quindi svitarla di circa 1/4 di giro. Lubrificare leggermente con olio la resca filettata del raccordo, inserirla nel tubo e avvitarla in senso orario all'interno della boccola.

Per una raccordatura corretta, verificare sempre la compatibilità tra tubo, boccola e raccordo e rispettare le indicazioni del produttore.

Video dimostrativo del montaggio: Guarda il video di montaggio dei raccordi recuperabili. Il filmato è un esempio: verificare sempre la compatibilità dei componenti e seguire le istruzioni di montaggio previste.

Scelta e link utili

boccola recuperabile per tubi 2SN; tubi oleodinamici al metro; Raccordo Oleodinamico a Stringere Femmina Dritta GAS BSPP Cono 60° per Tubi 2SN; Raccordo Oleodinamico a Stringere Femmina 90° GAS BSPP Cono 60° per Tubi 2SN; guida al riconoscimento delle filettature.

FAQ

Cosa indicano le misure in tabella?
G indica la filettatura cilindrica GAS (BSPP) e T il diametro nominale del tubo.

BSPP e BSPT sono la stessa filettatura?
No, BSPP (G) è cilindrica, mentre BSPT (R) è conica.

Serve una pressatrice per il montaggio?
No, il raccordo viene avvitato nella boccola recuperabile compatibile già montata sul tubo.
