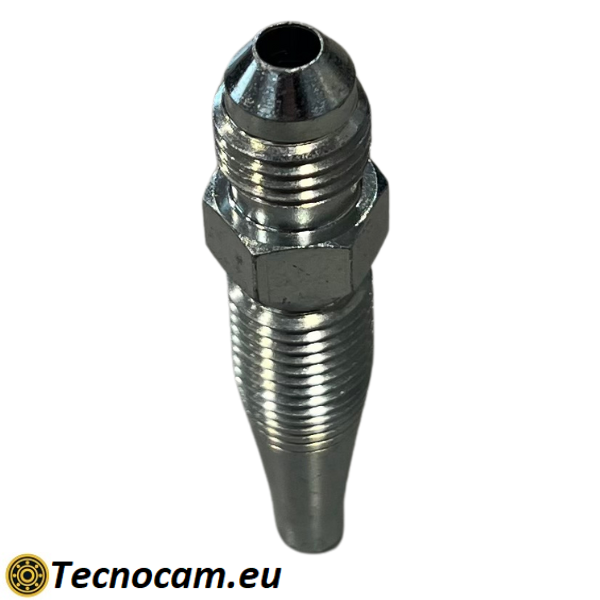

Raccordo Oleodinamico a Stringere Maschio Dritto JIC 37° per Tubi 2SN
Il Raccordo Oleodinamico a Stringere Maschio Dritto JIC 37° per Tubi 2SN in acciaio zincato è destinato alla realizzazione di tubi flessibili oleodinamici raccordati senza pressatrice, mediante una boccola recuperabile compatibile. La configurazione maschio dritta con connessione JIC a cono 37° è indicata per collegamenti in asse, su macchine agricole, industriali e impianti oleodinamici.
Caratteristiche tecniche
- Configurazione: maschio dritta
- Filettatura lato impianto: JIC, filettatura UN/UNF
- Accoppiamento: cono 37° JIC
- Lato tubo: resca filettata per montaggio con boccola recuperabile
- Tubo previsto: oleodinamico 2SN (R2T)
- Materiale: acciaio zincato

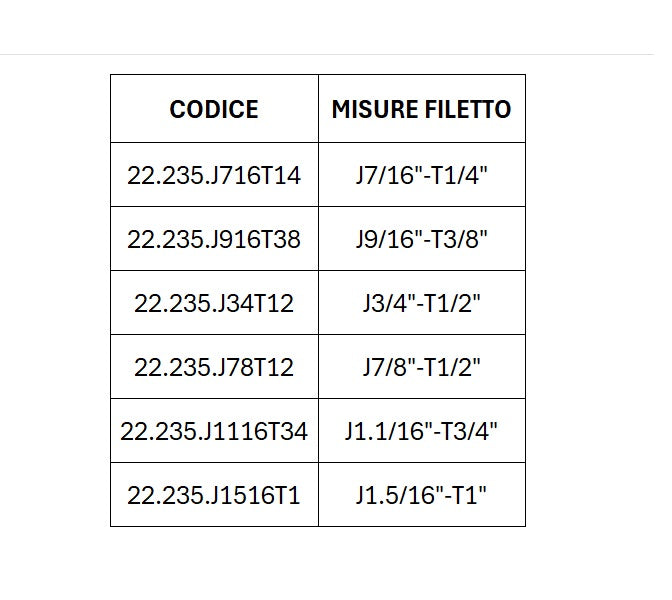

Codici e dimensioni disponibili
| Codice | Dimensione |
|---|---|
| 22.235.J716T14 | JIC 7/16” - T1/4” |
| 22.235.J916T38 | JIC 9/16” - T3/8” |
| 22.235.J34T12 | JIC 3/4” - T1/2” |
| 22.235.J78T12 | JIC 7/8” - T1/2” |
| 22.235.J1116T34 | JIC 1 1/16” - T3/4” |
| 22.235.J1516T1 | JIC 15/16” - T1” |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
Nelle misure in tabella, JIC identifica la misura nominale della connessione filettata UN/UNF e T la dimensione del tubo. Il cono di tenuta JIC a 37° non è intercambiabile con il cono GAS a 60°. Verifica separatamente la filettatura e il diametro del tubo.
Montaggio dei raccordi oleodinamici a stringere
Avvitare la boccola recuperabile sul tubo in senso antiorario fino a battuta, quindi svitarla di circa 1/4 di giro. Lubrificare leggermente con olio la resca filettata del raccordo, inserirla nel tubo e avvitarla in senso orario all'interno della boccola.
Per una raccordatura corretta, verificare sempre la compatibilità tra tubo, boccola e raccordo e rispettare le indicazioni del produttore.
Video dimostrativo del montaggio: Guarda il video di montaggio dei raccordi recuperabili. Il filmato è un esempio: verificare sempre la compatibilità dei componenti e seguire le istruzioni di montaggio previste.
Scelta e link utili
boccola recuperabile per tubi 2SN; tubi oleodinamici al metro; Raccordo Oleodinamico a Stringere Femmina Dritta JIC 37° per Tubi 2SN; guida al riconoscimento delle filettature.
FAQ
Cosa indicano le misure in tabella?
JIC indica la connessione lato impianto e T il diametro nominale del tubo.
JIC 37° e GAS cono 60° sono intercambiabili?
No, hanno geometrie di tenuta differenti e richiedono controparti compatibili.
Serve una pressatrice per il montaggio?
No, il raccordo viene avvitato nella boccola recuperabile compatibile già montata sul tubo.
