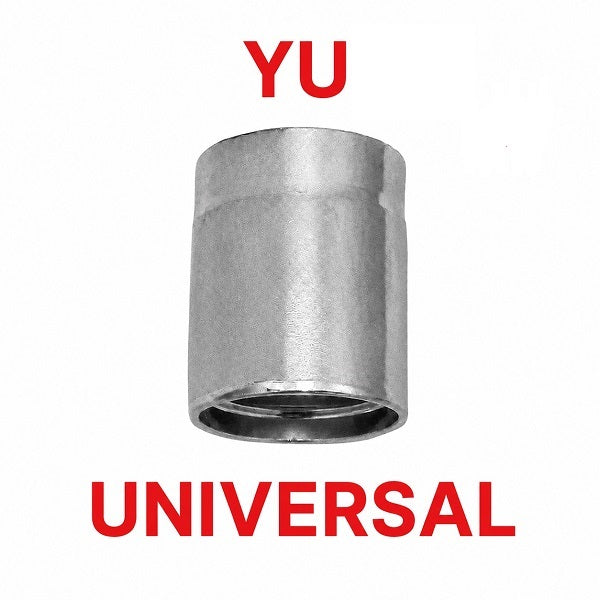

Boccola a Pressare Universale YU per Tubi Oleodinamici
Boccola a Pressare Universale YU per Tubi Oleodinamici per il montaggio di raccordi su tubi flessibili e la realizzazione di tubazioni oleodinamiche raccordate. La serie YU è impiegata con tubi 1SN (R1AT), 2SN (R2AT), 2SC e 2SC Premier, verificando l’abbinamento per ogni tipo e dimensione di tubo. È utilizzata nelle officine oleodinamiche e nella manutenzione di macchine industriali, agricole e movimento terra. Per scegliere la boccola corretta e sapere il Ø di pressatura, consulta la tabella di pressatura.
Caratteristiche tecniche
- Serie: YU
- Funzione: serraggio del tubo sul codolo del raccordo mediante pressatura
- Tipi di tubo: 1SN (R1AT), 2SN (R2AT), 2SC e 2SC Premier, secondo gli abbinamenti indicati nella tabella di pressatura
- Misure disponibili: dimensioni nominali tubo da 1/4″ a 1″
- Montaggio: con raccordo compatibile e pressa idonea
Codici e dimensioni disponibili
| Codice | Dimensione nominale tubo |
|---|---|
| 22.109.T14YU | T-1/4" |
| 22.109.T516YU | T-5/16" |
| 22.109.T38YU | T-3/8" |
| 22.109.T12YU | T-1/2" |
| 22.109.T58YU | T-5/8" |
| 22.109.T34YU | T-3/4" |
| 22.109.T1YU | T-1" |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
Nella tabella, T indica la dimensione nominale del tubo: non è il diametro esterno della boccola né il diametro finale di pressatura. La denominazione universale YU identifica una serie impiegata con più famiglie di tubo, ma non sostituisce la verifica della combinazione tubo, raccordo e boccola. Per i tubi oleodinamici 2SN, i tubi oleodinamici 2SC e i tubi oleodinamici 2SC Premier, controlla prima la misura e il tipo di flessibile.
Prima del montaggio consulta la tabella Tecnocam delle boccole consigliate e dei diametri di pressatura: in alcune combinazioni e misure di tubo 1SN o 2SC è indicata la serie YK. Per i tubi 2SC Premier forniti da Tecnocam valgono le stesse quote del corrispondente 2SC. La pressatura deve seguire il valore previsto per il tubo utilizzato; una misura nominale uguale non rende intercambiabili tutti gli assemblaggi.
Abbina la boccola ai raccordi a pressare per tubi oleodinamici, verificando la corrispondenza fra tubo e codolo, chiamato anche resca. Se parti da un raccordo esistente, la guida per riconoscere il tubo misurando la resca del raccordo può aiutarti a individuare la dimensione lato tubo; il tipo di tubo deve essere verificato separatamente dalla sua marcatura.
Devi realizzare un tubo oleodinamico raccordato? Scopri i nostri tubi oleodinamici al metro, disponibili con taglio a misura, e scegli il tubo adatto al tuo impianto. Prima dell’assemblaggio, verifica la compatibilità tra tubo, raccordo e boccola a pressare.
FAQ
Cosa significa boccola universale YU?
È una serie di boccole a pressare utilizzata con più famiglie di tubo oleodinamico. La scelta deve comunque seguire gli abbinamenti per tipo e misura riportati nella tabella Tecnocam.
La misura T corrisponde al diametro di pressatura?
No. T identifica la dimensione nominale del tubo. Il diametro finale di pressatura è un valore distinto, da ricavare dalla tabella per la combinazione utilizzata.
Per il 2SC Premier cambiano le quote?
Per i tubi 2SC Premier forniti da Tecnocam si utilizzano le quote del corrispondente 2SC, mantenendo l’abbinamento della boccola previsto per quella misura.
Posso usarla su un tubo R7?
Per i tubi termoplastici R7 è prevista una boccola dedicata della serie YT. Non scegliere la serie YU soltanto perché la dimensione nominale coincide.
