Valvola di Scarico Rapido in Linea per Aria Compressa in Alluminio Anodizzato

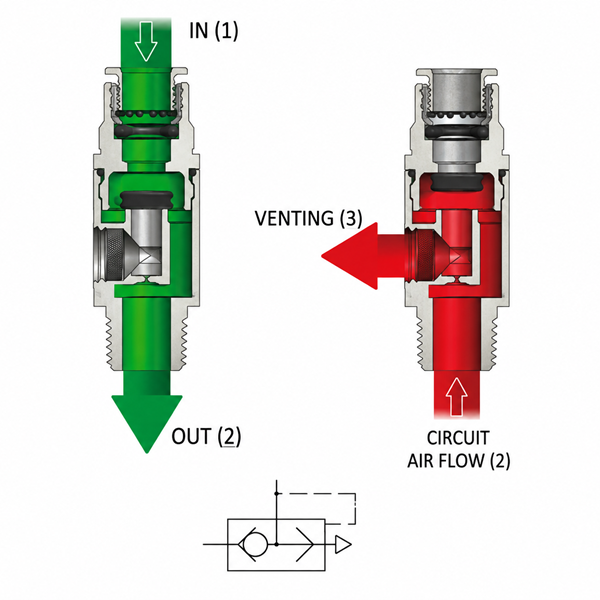

La valvola di scarico rapido in linea per aria compressa in alluminio anodizzato consente di scaricare rapidamente l’aria contenuta nel circuito quando viene meno l’alimentazione. Installata in prossimità di un cilindro pneumatico, permette di ridurre il percorso dell’aria in scarico e di aumentare la velocità di movimento del cilindro. È disponibile in due configurazioni: MA con raccordo automatico push-in integrato per il collegamento diretto del tubo pneumatico e RA con collegamento filettato. È indicata per impianti pneumatici, automazione e macchine industriali alimentate con aria filtrata e lubrificata.
Configurazioni MA e RA
Versione MA – con raccordo automatico push-in: prevede una filettatura maschio BSPT (R) conica da un lato e un attacco rapido push-in per tubo pneumatico dall’altro. Le indicazioni D8, D10 e D12 identificano il diametro esterno del tubo in millimetri.
Versione RA – con collegamento filettato: prevede una filettatura maschio BSPT (R) conica da un lato e una filettatura BSPP (G) cilindrica dall’altro.
| Codice | Versione | BSPT (R) | Collegamento opposto |
|---|---|---|---|
| 61.23.R14D8MA | MA – Push-in | R 1/4" | Tubo Ø 8 mm |
| 61.23.R14G14RA | RA – Filettata | R 1/4" | G 1/4" BSPP |
| 61.23.R14D10MA | MA – Push-in | R 3/8" | Tubo Ø 10 mm |
| 61.23.R38G38RA | RA – Filettata | R 3/8" | G 3/8" BSPP |
| 61.23.R14D12MA | MA – Push-in | R 1/2" | Tubo Ø 12 mm |
| 61.23.R12G12RA | RA – Filettata | R 1/2" | G 1/2" BSPP |
Per ordini fino a 1.000 € seleziona la misura desiderata e acquista direttamente online. Per forniture B2B superiori a 1.000 €, richiedi un’offerta scrivendo a info@tecnocamsrl.it.
Caratteristiche tecniche
- Funzione: scarico rapido dell’aria dal circuito pneumatico
- Fluido: aria compressa
- Materiale: alluminio anodizzato
- Versione MA: BSPT (R) conica con raccordo automatico push-in per tubo pneumatico
- Versione RA: BSPT (R) conica con collegamento BSPP (G) cilindrico
- Filettature BSPT: R coniche secondo UNI EN 10226-1
- Filettature BSPP: G cilindriche secondo UNI EN ISO 228-1
- Temperatura di lavoro: da -20 °C a +80 °C
- Pressione di lavoro: da 2 a 10 bar
- Impiego: impianti pneumatici alimentati con aria filtrata e lubrificata
- Conformità: Silicone Free, RoHS, REACH
- Produzione: Made in Italy
Scelta e link utili
Scegli la variante in base al tipo di collegamento richiesto: MA per il collegamento diretto del tubo pneumatico tramite push-in oppure RA per il collegamento filettato. Verifica quindi la filettatura e, per le versioni MA, il diametro esterno del tubo indicato nella tabella. Per identificare correttamente le filettature consulta la guida come riconoscere il filetto misurando il diametro.
-
