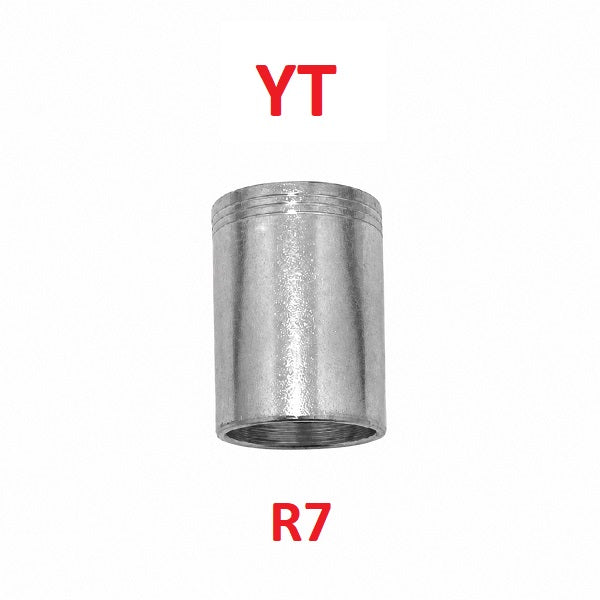

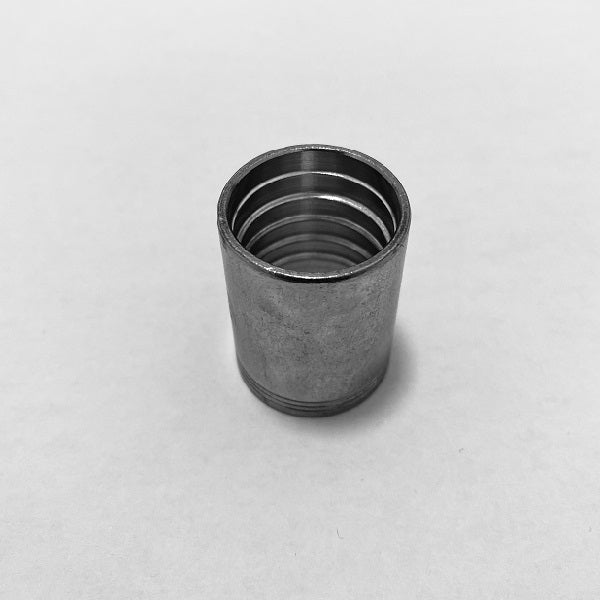

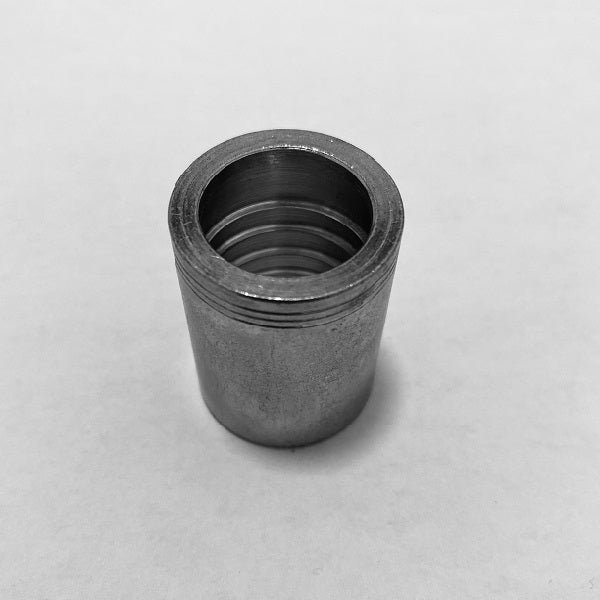

Presshülse YT für thermoplastische Hydraulikschläuche R7
Presshülse YT für thermoplastische Hydraulikschläuche R7 zur Herstellung und Reparatur konfektionierter Hydraulikschlauchleitungen. Die Serie YT ist für die R7-Schlauchmontage vorgesehen und wird mit einer kompatiblen Armatur nach den Pressmaßen des verwendeten Schlauchs verpresst. Zur Auswahl der passenden Presshülse und des Verpressdurchmessers beachten Sie die Tecnocam-Pressmaßtabelle.
Technische Eigenschaften
- Serie: YT
- Schlauchtyp: thermoplastischer Hydraulikschlauch R7
- Funktion: Verpressen des Schlauchs auf dem Schlauchstutzen der Armatur
- Verfügbare Größen: Schlauchnennweiten von 3/16″ bis 1/2″
- Montage: mit kompatibler Armatur und schlauchspezifischen Pressmaßen
Artikelnummern und verfügbare Abmessungen
| Artikelnummer | Schlauchnennweite |
|---|---|
| 22.111.T316YT | T-3/16" |
| 22.111.T14YT | T-1/4" |
| 22.111.T516YT | T-5/16" |
| 22.111.T38YT | T-3/8" |
| 22.111.T12YT | T-1/2" |
Für Bestellungen bis 1.000 € wählen Sie die gewünschte Größe und kaufen direkt online. Für B2B-Lieferungen über 1.000 € senden Sie Ihre Angebotsanfrage an info@tecnocamsrl.it.
T bezeichnet die Schlauchnennweite. Wählen Sie die Presshülse passend zur Größe der thermoplastische R7-Hydraulikschläuche und zu den verwendeten Pressarmaturen für Hydraulikschläuche. Die R7-Pressfassung YT hat einen bestimmten Einsatzzweck: Eine Hülse für Gummischläuche ist nicht allein wegen gleicher Nennweite ein Ersatz.
Die Tecnocam-Pressmaßtabelle unterscheidet Pressmaße für R7 ZEC und R7 MAC. Der fertige Verpressdurchmesser hängt vom verwendeten Schlauch ab und ist nicht mit T gleichzusetzen. Die Größe 3/16″ ist erhältlich; das aktuelle PDF enthält jedoch R7-Pressmaße erst von 1/4″ bis 1/2″. Lassen Sie das Pressmaß für 3/16″ vor dem Verpressen bestätigen und übernehmen Sie nicht den Wert der nächstgrößeren Nennweite.
Zur Größenbestimmung an einer vorhandenen Armatur lesen Sie die Anleitung zum Bestimmen der Schlauchgröße durch Messen des Schlauchstutzens. Der Durchmesser des Schlauchstutzens hilft bei der Zuordnung der Nennweite, identifiziert aber weder den Schlauchtyp R7 noch dessen Hersteller. Prüfen Sie auch die Schlauchkennzeichnung.
Sie möchten eine komplette Hydraulikschlauchleitung zusammenstellen? Entdecken Sie unsere Hydraulikschläuche als Meterware, die wir auf die gewünschte Länge zuschneiden. Wählen Sie den passenden Schlauch für Ihre Anwendung und achten Sie auf die Kompatibilität von Schlauch, Pressarmatur und Presshülse.
Häufige Fragen
Ist diese Presshülse für R7-Schläuche geeignet?
Die Serie YT ist für thermoplastische R7-Schläuche vorgesehen. Schlauchgröße, passende Armatur und das Pressmaß des verwendeten Schlauchs müssen übereinstimmen.
Sind die Pressmaße für R7 ZEC und MAC gleich?
Die Tecnocam-Tabelle enthält unterschiedliche Werte. Verwenden Sie die Zeile für den tatsächlich montierten Schlauch.
Welches Pressmaß gilt für R7 in 3/16″?
Dieser Wert ist im aktuellen PDF nicht angegeben. Die Größe ist erhältlich, aber das Pressmaß muss vor der Montage bestätigt werden. Es darf nicht aus dem Wert für 1/4″ abgeleitet werden.
Ist diese Hülse wiederverwendbar?
Nein. Es handelt sich um eine Presshülse, die eine geeignete Schlauchpresse erfordert, und nicht um die Fassung eines wiederverwendbaren Schraubarmaturensystems.
