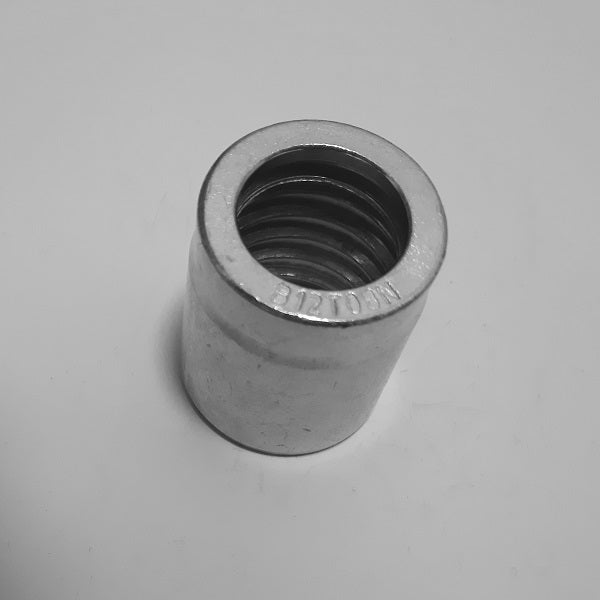

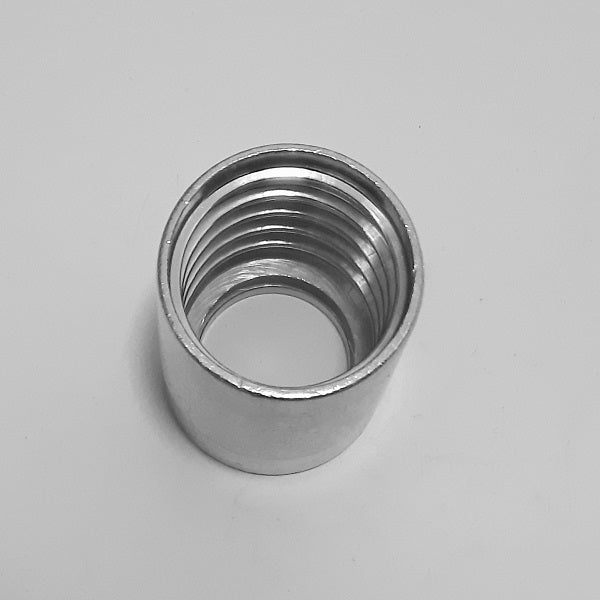

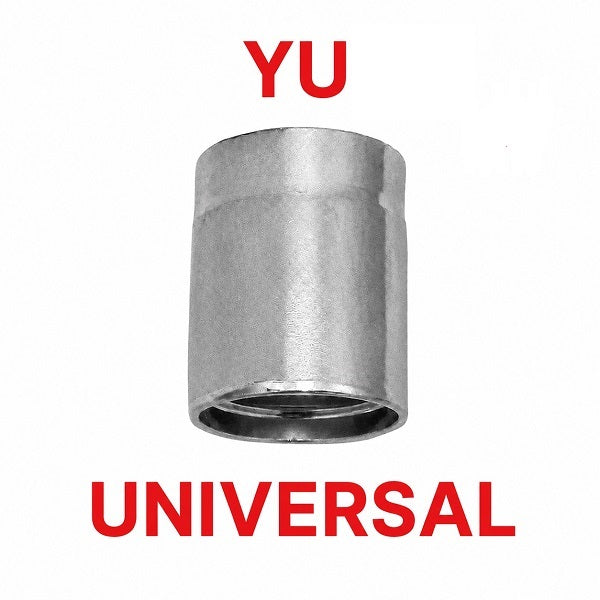

Universal-Presshülse YU für Hydraulikschläuche 1SN, 2SN und 2SC
Universal-Presshülse YU für Hydraulikschläuche 1SN, 2SN und 2SC zur Montage von Schlaucharmaturen und zur Herstellung konfektionierter Hydraulikschlauchleitungen. Die Serie YU wird für 1SN (R1AT), 2SN (R2AT), 2SC und 2SC Premier eingesetzt, entsprechend der Zuordnung für den jeweiligen Schlauchtyp und die jeweilige Größe. Sie wird in Hydraulikwerkstätten und bei der Wartung von Industrie-, Land- und Baumaschinen verwendet. Zur Auswahl der passenden Presshülse und des Verpressdurchmessers beachten Sie die Tecnocam-Pressmaßtabelle.
Technische Eigenschaften
- Serie: YU
- Funktion: Verpressen des Schlauchs auf dem Schlauchstutzen der Armatur
- Schlauchtypen: 1SN (R1AT), 2SN (R2AT), 2SC und 2SC Premier gemäß Pressmaßtabelle
- Verfügbare Größen: Schlauchnennweiten von 1/4″ bis 1″
- Montage: mit kompatibler Schlaucharmatur und geeigneter Schlauchpresse
Artikelnummern und verfügbare Abmessungen
| Artikelnummer | Schlauchnennweite |
|---|---|
| 22.109.T14YU | T-1/4" |
| 22.109.T516YU | T-5/16" |
| 22.109.T38YU | T-3/8" |
| 22.109.T12YU | T-1/2" |
| 22.109.T58YU | T-5/8" |
| 22.109.T34YU | T-3/4" |
| 22.109.T1YU | T-1" |
Für Bestellungen bis 1.000 € wählen Sie die gewünschte Größe und kaufen direkt online. Für B2B-Lieferungen über 1.000 € senden Sie Ihre Angebotsanfrage an info@tecnocamsrl.it.
T bezeichnet in der Tabelle die Schlauchnennweite, nicht den Außendurchmesser der Presshülse oder das fertige Pressmaß. Universal-Presshülse YU bzw. Pressfassung YU bezeichnet eine Serie für mehrere Schlauchtypen. Die Bezeichnung ersetzt nicht die Prüfung der Kombination aus Schlauch, Armatur und Hülse. Prüfen Sie vor der Auswahl der 2SN-Hydraulikschläuche, 2SC-Hydraulikschläuche und 2SC-Premier-Hydraulikschläuche zunächst Schlauchtyp und Größe.
Beachten Sie vor der Montage die Tecnocam-Pressmaßtabelle: Für bestimmte Größen von 1SN und 2SC ist die Serie YK vorgesehen. Für die von Tecnocam angebotenen 2SC-Premier-Schläuche gelten die Pressmaße des entsprechenden 2SC-Schlauchs. Gleiche Nennweiten bedeuten nicht, dass sämtliche Kombinationen austauschbar sind.
Kombinieren Sie die Hülse mit passenden Pressarmaturen für Hydraulikschläuche. Schlauch und Schlauchstutzen müssen zueinander passen. Wenn Sie von einer vorhandenen Armatur ausgehen, hilft die Anleitung zum Bestimmen der Schlauchgröße durch Messen des Schlauchstutzens. Den Schlauchtyp bestimmen Sie zusätzlich anhand der Schlauchkennzeichnung.
Sie möchten eine komplette Hydraulikschlauchleitung zusammenstellen? Entdecken Sie unsere Hydraulikschläuche als Meterware, die wir auf die gewünschte Länge zuschneiden. Wählen Sie den passenden Schlauch für Ihre Anwendung und achten Sie auf die Kompatibilität von Schlauch, Pressarmatur und Presshülse.
Häufige Fragen
Was bedeutet Universal-Presshülse YU?
Die Serie eignet sich für mehrere Hydraulikschlauchtypen. Maßgeblich bleibt die Zuordnung von Schlauchtyp, Größe und Hülsenserie in der Tecnocam-Pressmaßtabelle.
Entspricht die Größe T dem Pressmaß?
Nein. T bezeichnet die Schlauchnennweite. Der fertige Verpressdurchmesser ist ein anderer Wert und richtet sich nach der verwendeten Kombination.
Gelten für 2SC Premier andere Pressmaße?
Für die von Tecnocam angebotenen 2SC-Premier-Schläuche gelten die Pressmaße des entsprechenden 2SC-Schlauchs und die für diese Größe vorgesehene Hülsenserie.
Kann ich die YU-Hülse für einen R7-Schlauch verwenden?
Für thermoplastische R7-Schläuche ist die spezielle Serie YT vorgesehen. Wählen Sie YU nicht allein aufgrund einer gleichen Nennweite.
