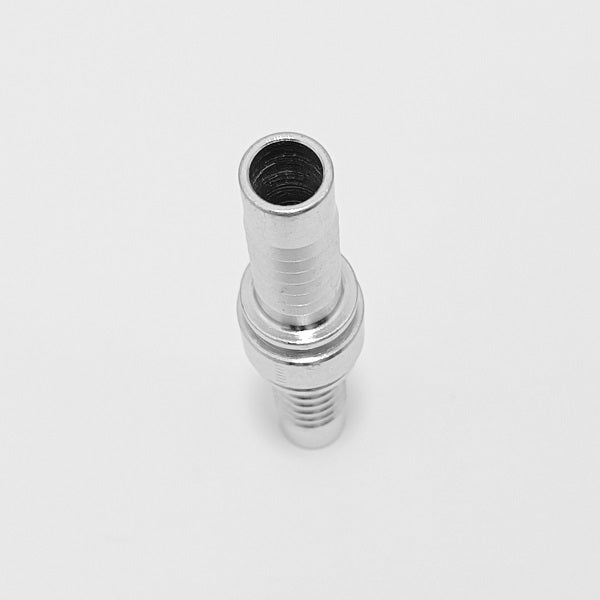

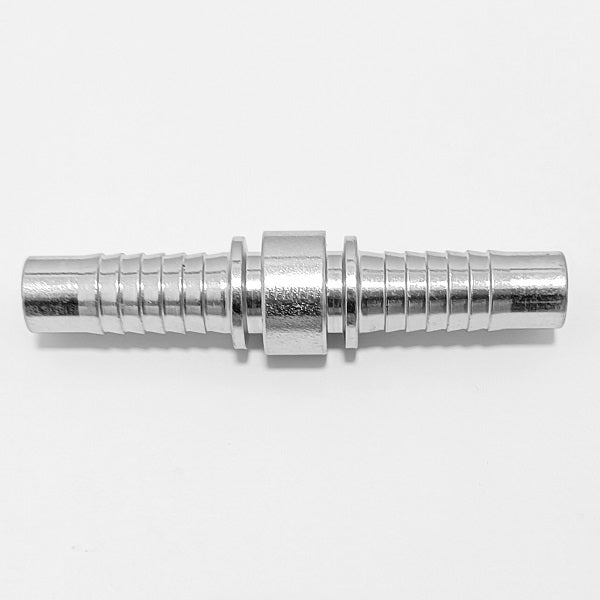

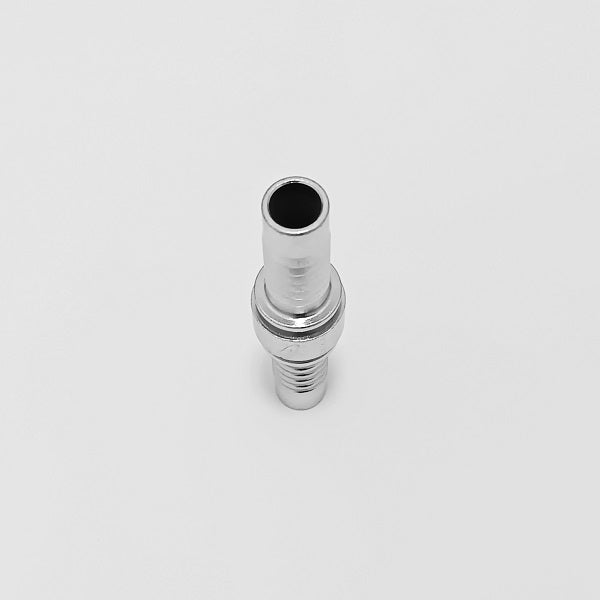

Gerader Hydraulik-Schlauchverbinder zum Verpressen

Gerader Hydraulik-Schlauchverbinder zum Verpressen zum direkten Verbinden zweier flexibler Hydraulikschlauchenden derselben Nennweite, ohne zusätzliche Gewindeverschraubung zwischen den Schläuchen. Diese gerade Schlauch-Schlauch-Verbindung wird bei der Herstellung von Hydraulikschlauchleitungen und bei Arbeiten an Hydraulikaggregaten, Industriemaschinen, Land- und Baumaschinen eingesetzt, sofern die vorgesehene Kombination für die Anwendung geeignet ist.

Technische Eigenschaften

• Ausführung: gerader Schlauchverbinder mit zwei Schlauchanschlüssen
• Serie: GP1
• Anschlüsse: zwei Schlauchstutzen zum Einsetzen in die flexiblen Schläuche
• Gewinde: keines; direkte Schlauch-Schlauch-Verbindung
• Montage: mit einer kompatiblen Presshülse auf jeder Seite
• Verfügbare Schlauchgrößen: 1/4″, 5/16″, 3/8″ und 1/2″, jeweils mit gleicher Größe an beiden Enden

Artikelnummern und verfügbare Abmessungen

Für Bestellungen bis 1.000 € wählen Sie die gewünschte Größe und kaufen direkt online. Für B2B-Lieferungen über 1.000 € senden Sie Ihre Angebotsanfrage an info@tecnocamsrl.it.

In der Tabelle bezeichnet T die Schlauchnennweite auf jeder Seite. T1/4″ – T1/4″ bedeutet beispielsweise, dass zwei Schläuche mit jeweils 1/4″ Nennweite verbunden werden. Dieser Pressverbinder, auch als Pressnippel oder Doppelnippel zum Verpressen bezeichnet, ist keine Reduzierung und besitzt keinen Gewindeanschluss. Zur Größenbestimmung an einer vorhandenen Armatur nutzen Sie die Anleitung zum Bestimmen der Schlauchgröße durch Messen des Schlauchstutzens. Prüfen Sie den Schlauchtyp zusätzlich anhand der Schlauchkennzeichnung.

Die beiden Schlauchstutzen werden in die jeweiligen Schlauchenden eingesetzt und mit passenden Presshülsen befestigt. Zur Auswahl der richtigen Hülse und des Verpressdurchmessers beachten Sie die Tecnocam-Pressmaßtabelle und prüfen Sie die vorgesehene Kombination mit dem verwendeten Schlauchverbinder. Die Nennweite T entspricht nicht dem fertigen Pressmaß.

Bei Arbeiten an Hydraulikschlauchleitungen sind die Vorgaben des Maschinen- und Schlauchleitungsherstellers zu beachten. Der Verbinder stellt die Eigenschaften eines beschädigten oder gealterten Schlauchs nicht wieder her und ist keine allgemeine Freigabe zur Reparatur bereits eingesetzter Schlauchleitungen. Schlauch, Verbinder, Presshülsen und Pressparameter müssen zueinander passen; der zulässige Betriebsdruck ist für die vollständige Kombination zu beurteilen.

Sie möchten eine komplette Hydraulikschlauchleitung zusammenstellen? Entdecken Sie unsere Hydraulikschläuche als Meterware, die wir auf die gewünschte Länge zuschneiden. Wählen Sie den passenden Schlauch für Ihre Anwendung und achten Sie auf die Kompatibilität von Schlauch, Pressarmatur und Presshülse.

Häufige Fragen

Wofür dient ein Hydraulik-Schlauchverbinder zum Verpressen?
Er verbindet zwei flexible Hydraulikschlauchenden direkt miteinander. Die Befestigung erfolgt durch Verpressen mit passenden Hülsen, ohne zusätzliche Gewindeverschraubung zwischen den Schlauchenden.

Was bedeutet T–T in den Abmessungen?
T bezeichnet die Schlauchnennweite an jeder Seite. Die vier verfügbaren Varianten haben an beiden Enden dieselbe Nennweite und sind keine Reduzierungen.

Benötige ich Presshülsen und eine Schlauchpresse?
Ja. Jede Seite benötigt eine kompatible Presshülse und muss mit geeigneter Ausrüstung nach den Pressmaßen für die Kombination aus Schlauch, Verbinder und Hülse verpresst werden.

Ist der Schlauchverbinder ein komplettes Montage- oder Reparaturset?
Die Produktseite beschreibt den Verbinder. Für die Montage werden zusätzlich passende Presshülsen, eine geeignete Schlauchpresse und für den Aufbau zugelassene Schläuche benötigt. Eine Verbindung ohne Presse ist damit nicht vorgesehen; die Zulässigkeit einer Reparatur gebrauchter Schlauchleitungen ergibt sich nicht allein aus diesem Bauteil.
