Hydraulik-Pressnippel mit Ringauge für metrische Hohlschrauben

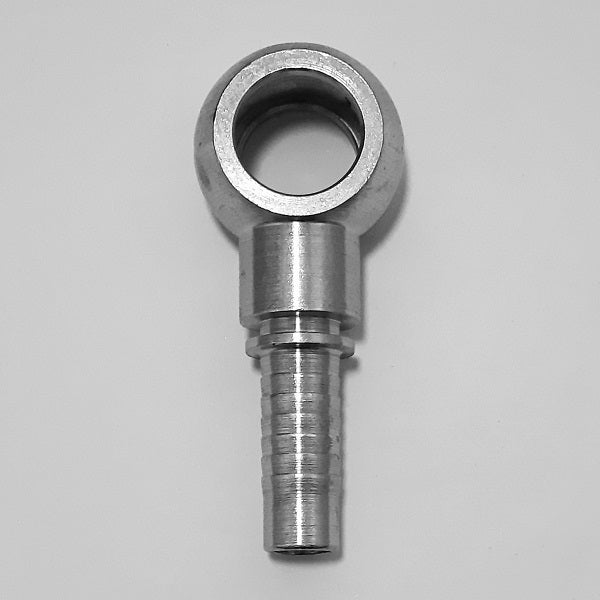

Der Hydraulik-Pressnippel mit Ringauge für metrische Hohlschrauben ist eine Schlaucharmatur zum Verpressen von Hydraulikschläuchen. Das Ringauge wird mit einer geeigneten Hohlschraube am Anschluss befestigt und ermöglicht platzsparende Schlauchführungen an Hydraulikzylindern, Ventilen und Maschinen.
Die Ausführung wird entsprechend dem Schlauch-Nenndurchmesser, der Ringaugengröße und dem abgestimmten Presssystem gewählt. Presshülse, Schlauchtyp und Pressmaße müssen miteinander kompatibel sein.
Bei metrischen Anschlüssen sind Nenndurchmesser und Gewindesteigung getrennt zu prüfen. Die Dichtkontur muss zur Gegenverbindung passen.
Technische Merkmale
- Bauform: Pressnippel mit Ringauge
- Anschluss: metrisches Gewinde; Steigung je nach Ausführung
- Montage: mit passender Hohlschraube, Ringauge und geeigneten Dichtscheiben
- Auswahlkriterien: Hohlschraubengröße, Schlauch-Nennweite, Presssystem
- Einsatzbereiche: Hydraulikzylinder, Ventile, Aggregate und Industriehydraulik
Verfügbare Ausführungen und Abmessungen
Die folgenden Artikelnummern und Maße entsprechen den verfügbaren Varianten. Bitte prüfen Sie Gewinde, Rohr- beziehungsweise Schlauchabmessung und die passende Anschlussgeometrie vor der Bestellung.
| Artikelnummer | Ringauge / Hohlschraube | Schlauch-Nennweite |
|---|---|---|
| 22.39.M10T316 | M10×1 | 3/16" |
| 22.39.M10T14 | M10×1 | 1/4" |
| 22.39.M14T14 | M14×1,5 | 1/4" |
| 22.39.M14T38 | M14×1,5 | 3/8" |
| 22.39.M14T516 | M14×1,5 | 5/16" |
| 22.39.M16T14 | M16×1,5 | 1/4" |
| 22.39.M16T38 | M16×1,5 | 3/8" |
| 22.39.M16T516 | M16×1,5 | 5/16" |
| 22.39.M18T12 | M18×1,5 | 1/2" |
| 22.39.M18T38 | M18×1,5 | 3/8" |
| 22.39.M20T12 | M20×1,5 | 1/2" |
| 22.39.M22T12 | M22×1,5 | 1/2" |
| 22.39.M26T34 | M26×1,5 | 3/4" |
Bei Bestellungen bis 1.000 € wählen Sie die gewünschte Ausführung und bestellen direkt online. Für B2B-Beschaffungen über 1.000 € fordern Sie ein Angebot per E-Mail an info@tecnocamsrl.it an.
FAQ
Welche Presshülse passt zum Ringauge?
Die Presshülse muss auf den verwendeten Hydraulikschlauch und das zugelassene Presssystem abgestimmt sein; die Ringaugengröße allein legt die Hülse nicht fest.
Worauf muss ich bei der Hohlschraube achten?
Gewindegröße, Gewindesteigung (bei metrischen Ausführungen), Ringaugenabmessung und Baulänge müssen zusammenpassen. Prüfen Sie außerdem die geeigneten Dichtscheiben.
Welche Dichtung wird benötigt?
Die Dichtscheiben am Ringauge müssen zum vorgesehenen Anschluss und zu den Anlageflächen passen. Die Dichtung am Gewinde- oder Konusanschluss ist getrennt nach der jeweiligen Gegenkontur zu beurteilen.
Ist eine bestimmte Druckstufe garantiert?
Eine allgemeine Druckfreigabe lässt sich aus der Produktbezeichnung nicht ableiten. Maßgeblich sind die technischen Daten der gesamten Verbindung und die Vorgaben des Anlagenherstellers.
Auswahl und nützliche Links
Wählen Sie die Variante anhand der Ringaugengröße und der Anschlussabmessungen sowie der jeweiligen Einbausituation.
Für die Auswahl der Gewindegröße hilft die Anleitung Gewindedurchmesser messen und Gewinde erkennen. Passende Hydraulik-Hohlschrauben und Dichtringe und Dichtscheiben ergänzen den Ringaugenanschluss. Weitere Bauformen finden Sie unter Ringstutzen und Hohlschrauben für Hydrauliksysteme.
Für komplette Schlauchleitungen beachten Sie auch Hydraulikschlaucharmaturen und Presshülsen für Hydraulikschläuche. Die Kombination muss zum jeweiligen Schlauchtyp passen.
Für Sonderteile nach Zeichnung oder Muster informieren Sie sich über unsere Präzisionsdrehteile und Sonderanfertigungen.
