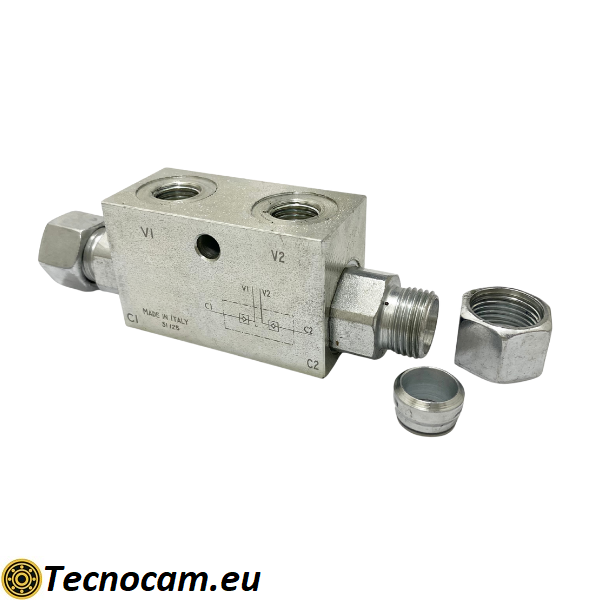

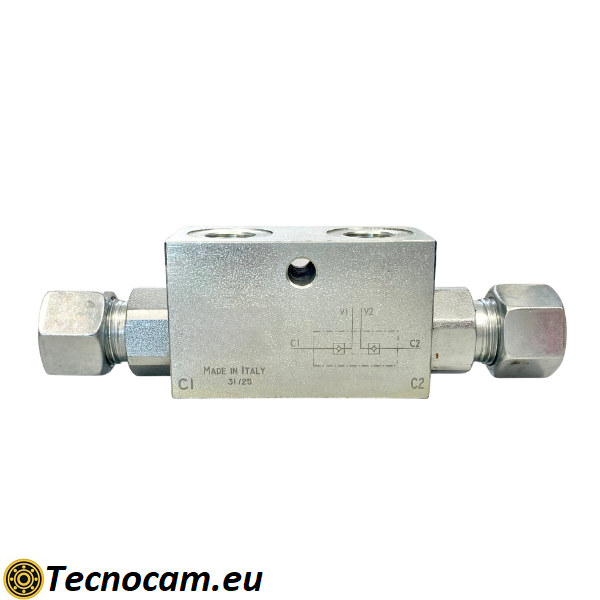

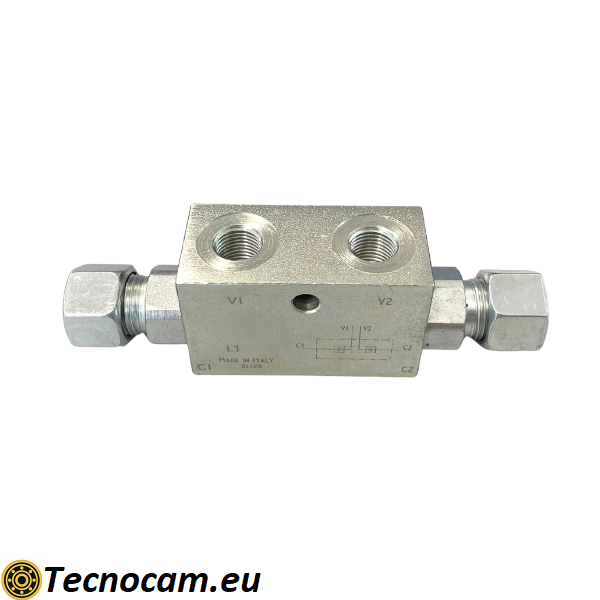

Valvola di Blocco Pilotata a Doppio Effetto per Oleodinamica Con Attacchi per Tubo in Acciaio
Scheda d'ordine per valvola di blocco oleodinamica pilotata a doppio effetto con attacchi DIN (dado + ogiva) per tubo in acciaio. Una valvola di blocco pilotata a doppio effetto permette di bloccare un cilindro in entrambe le direzioni di movimento, impedendo il flusso in un senso finché una pressione di pilotaggio proveniente da un altro ramo del circuito non la sblocca. In sostanza questa valvola consente di mantenere fermo un carico sia in fase di spinta che di trazione, bloccando l'attuatore e rendendolo insensibile a forze esterne, fino a quando non viene applicata la pressione di pilotaggio per consentire il movimento.
LA VALVOLA DI BLOCCO PILOTATA A DOPPIO EFFETTO PUO' ESSERE MONTATA SOLO SU CILINDRI A DOPPIO EFFETTO.
Clicca qui per vedere il materiale più indicato per il montaggio delle valvole di blocco pilotate.
| Codice | Filetti | Ø Tubo in Acciaio | Portata Massima (litri al minuto) | Pressione Massima (BAR) | Pressione di apertura (BAR) |
|---|---|---|---|---|---|
| 22.247.G14.12L | G1/4” | 12 mm | 20 | 350 | 4,5 |
| 22.247.G38.12L | G3/8” | 12 mm | 35 | 350 | 4,5 |
| 22.247.G12.15L | G1/2” | 15 mm | 50 | 350 | 4,5 |
Clicca qui per approfondimenti tecnici sulle Valvole di Blocco Pilotate a Doppio Effetto.
